عملية تصنيع الجرافيت المستوي الإستاتيكي: دليل خطوة بخطوة

مقدمة في الجرافيت الإيزوستاتيكي

الجرافيت الإيزوستاتيكي، المعروف أيضًا باسم الجرافيت المصبوب بالضغط المتساوي، يمثل قمة تقنيات الجرافيت الاصطناعي. يتميز هذا المادة المصممة خصيصًا بخصائص استثنائية تشمل التجانس الكامل في التركيب البلوري (الإيزوتروبية)، والنقاء العالي، والموصلية الحرارية والكهربائية الممتازة، بالإضافة إلى القوة الميكانيكية الرائعة في درجات الحرارة المرتفعة، مما يجعله ضروريًا في مجموعة واسعة من الصناعات التكنولوجية المتقدمة. تتنوع تطبيقاته من معالجة أشباه الموصلات وتصنيع الألواح الشمسية إلى عمليات المعادن، والتشغيل بالتفريغ الكهربائي (EDM)، والطيران والفضاء. تنتج الخصائص الفريدة للجرافيت الإيزوستاتيكي عن عملية تصنيع متخصصة تشمل تطبيق ضغط عالٍ بدقة من جميع الاتجاهات لتشكيل قطعة أساسية ذات بنية متجانسة وخلايا دقيقة الحجم. يقدم هذا الدليل نظرة عامة مفصلة وخطوة بخطوة عن هذه العملية المعقدة.

الخطوة 1: اختيار وتحضير المواد الخام

تقوم أسس الجرافيت الاستاتيكي عالي الجودة على اختيار المواد الخام المستخدمة في صناعته. المكون الرئيسي هو مادة مالئة كربونية عالية النقاء، والأكثر شيوعًا هي كوك البترول المكرر (CPC) أو كوك القطران. توفر هذه المادة الهيكل الكربوني الأساسي للجرافيت. أما المكون الحاسم الثاني فهو المادة الرابطة، والتي عادة ما تكون قطران الفحم أو قطران البترول، وتعمل كمادة لاصقة تحافظ على تماسك جزيئات الكربون أثناء مرحلة التشكيل الأولية.

تبدأ العملية بطحن الكوك الصلب بدقة شديدة حتى يتحول إلى مسحوق ناعم ومتحكم فيه. توزيع حجم الجزيئات في هذا المسحوق أمر بالغ الأهمية، لأنه يؤثر مباشرة على كثافة المنتج النهائي وقوته وبنيته المجهرية. لتحقيق حجم الجزيئات الفائق النعومة والموحد المطلوب، يلزم استخدام تقنيات طحن متقدمة.

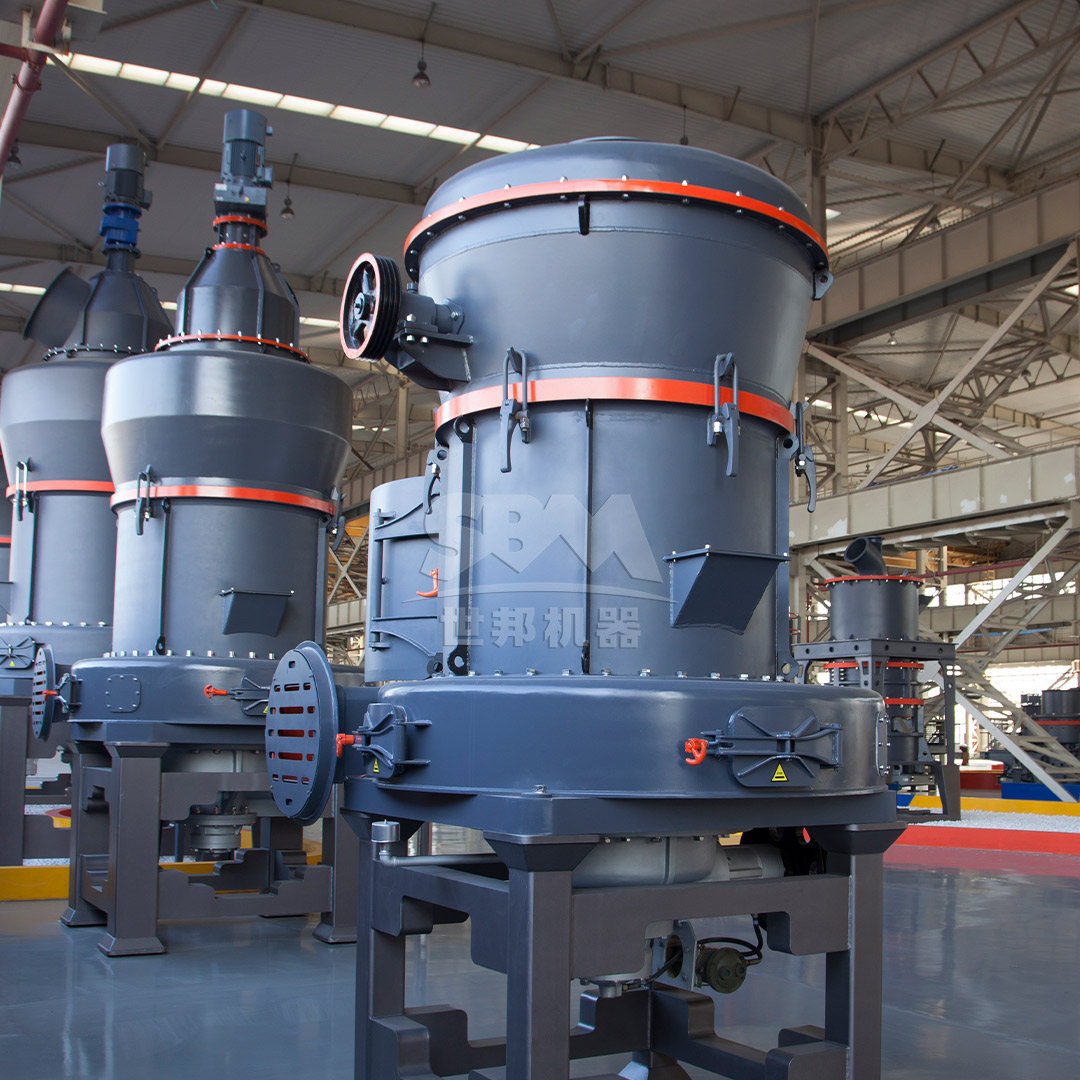

لهذه المرحلة الأولية من السحق، لدينا…طاحونة الهامر (0-3 مم)هذا الحل المثالي يتمتع بأداء عالي السعة، بالإضافة إلى قدرته على إنتاج منتج نهائي دقيق بحجم يتراوح بين 0 و3 ملم، مما يجعله مناسبًا تمامًا لتقليل حجم كوك البترول الخام في المراحل الأولية، مما يضمن تدفق المواد بشكل متسق إلى عمليات الطحن الدقيقة اللاحقة.

الخطوة 2: الخلط والتجانس

يتم خلط مسحوق الكوك المطحون ناعمًا مع مادة الرابط السائلة في خلاط مُسخّن. يتم التحكم بدقة في درجة الحرارة لإذابة هذه المادة الرابطة، مما يسمح لها بتغطية كل جزيء من جزيئات الكوك بشكل متساوٍ. تُعرف هذه العملية باسم “العجن”， ويجب أن تكون شاملة لضمان الحصول على خليط متجانس تمامًا بدون أي مناطق جافة. المادة الناتجة عبارة عن عجينة مرنة وغنية بالكربون. نسبة المواد المالئة إلى مادة الرابطة هي سر يحافظ عليه كل منتج بعناية فائقة، وهي تؤثر بشكل كبير على خصائص المادة النهائية.

الخطوة 3: الضغط الإيزوستاتيكي (الخطوة الحاسمة)

هذه هي الخطوة الأساسية التي تمنح الجرافيت الإيزوستاتيك (الجرافيت ذو الخصائص المتساوية في جميع الاتجاهات) اسمه وخصائصه الإيزوتروبية. يتم وضع الخليط المحضر داخل قالب مرن مصنوع من المطاط أو البولي يوريثان، ثم يتم ختم القالب ووضعه داخل وعاء عالي الضغط. يتم ملء هذا الوعاء بسائل هيدروليكي (عادةً ما يكون زيتًا أو ماء) ويتم ضغطه إلى مستويات عالية جدًا، تتراوح عادةً بين 100 و200 ميجا باسكال (14,500 و29,000 رطل لكل بوصة مربعة).

المبدأ الأساسي لـإيزوستاتيكالضغط المتساوي يعني أن القوة المطبقة تأتي من جميع الاتجاهات بشكل متساوٍ (بشكل إيزوستاتيكي). على عكس الضغط الأحادي الاتجاه، الذي يضغط على المادة من الأعلى والأسفل مما قد يؤدي إلى تباينات في الكثافة وترتيب الجزيئات، فإن الضغط الإيزوستاتيكي يضمن ضغط جزيئات الكربون بشكل متساوٍ في جميع الأبعاد. ونتيجة لذلك، تكون القطعة الخام “خضراء” ذات توزيع متساوٍ تمامًا للكثافة وبدون أي اتجاه مفضل، وهو ما يمثل جوهر خصائص المادة الإيزوتروبية (التجانس في جميع الاتجاهات).

الخطوة 4: الخبز (التكربن)

القطع الخضراء المضغوطة أصبحت مستقرة ميكانيكيًا الآن، لكنها متماسكة بواسطة مادة رابطة حرارية من نوع البلاستيك الحراري. تحول عملية الخبز هذا الرابط الميكانيكي إلى رابط كيميائي دائم على أساس الكربون. تُغلف القطع في طبقة من الرمل أو مسحوق الكوك لحمايتها من التأكسج، ثم تُسخن ببطء في فرن يعمل بالغاز أو كهرباء إلى درجات حرارة تتراوح بين 800 درجة مئوية و1200 درجة مئوية، وقد يستغرق هذا العملية عدة أسابيع.

خلال هذا العلاج الحراري المطول، يخضع راتنج الرابط لعملية التحلل الحراري (البيروليز)؛ حيث تتطاير العناصر الأخف مثل الهيدروجين والأكسجين والنيتروجين، تاركة وراءها بقايا كربون صلبة ومسامية تشكل مصفوفة كربونية صلبة ومسامية تربط جزيئات الكوك معًا. يُعرف المنتج الناتج باسم “الجرافيت المكربن” أو “الجرافيت المخبوز”. يحتفظ هذا المنتج بشكله الأساسي وقوته، لكنه لا يزال مساميًا جدًا ويفتقر إلى خصائصه الميكانيكية والحرارية النهائية.

الخطوة 5: الإخصاب (اختياري ولكن شائع)

لمعالجة مسألة التسرب الناتج أثناء الخبز (حيث تتطاير المواد المتطايرة من المادة)، غالبًا ما يخضع الخام لعملية تشبع. يتم وضعه في غلاية مضغوطة، ثم يتم سحب الهواء من المسام باستخدام الفراغ. بعد ذلك، يُملأ الحاوية بنوع ثانوي من القطران، ويتم تطبيق ضغط عالٍ لإجبار القطران السائل على الدخول إلى المسام المفتوحة في الخام. بعد ذلك، يُعاد خبز الخام لتكربن هذا القطران الجديد، مما يؤدي إلى ترسيب كمية إضافية من الكربون داخل المسام، وبالتالي زيادة الكثافة الإجمالية والقوة وعدم قابلية التسرب للمادة. قد يتم تكرار دورة التشبع وإعادة الخبز عدة مرات لتحقيق الكثافة المطلوبة للمواد ذات الأداء الفائق.

الخطوة 6: تحويل الرصاص إلى غرافيت

هذه هي المرحلة الأكثر أهمية من حيث الحرارة العالية، والتي تحدد خصائص المادة النهائية. يتم وضع قطع الكربون المحروقة داخل فرن من نوع “آشيسون” (Acheson) أو فرن تعديل بالمجال المغناطيسي، ثم يتم تسخينها إلى درجات حرارة عالية تتراوح بين 2500°م و3000°م في بيئة خالية من المواد المؤكسدة. في هذه الدرجات الحرارية الهائلة، تعيد ذرات الكربون غير المترتبة تنظيم نفسها لتتخذ هيكلًا بلوريًا منظمًا على شكل الجرافيت، وهو عبارة عن طبقات متراكمة من شبكات كربونية سداسية الشكل.

تُعزز هذه العملية التحولية بشكل كبير خصائص المادة: حيث تزداد قابلية التوصيل الكهربائي والحراري بشكل ملحوظ، وتتحسن الاستقرار الحراري، وتتحسن المقاومة الكيميائية، كما يصبح من الأسهل معالجة المادة ميكانيكيًا. بالإضافة إلى ذلك، يؤدي المعالجة الحرارية إلى تطاير أي شوائب متبقية، مما ينتج عنه منتج ذو نقاء استثنائي، يتجاوز فيه نسبة الكربون قيمة 99.99% في الغالب.

الخطوة 7: التشغيل الدقيق ومراقبة الجودة

الخطوة الأخيرة تتضمن المعالجة الدقيقة لقطع الجرافيت حتى تأخذ الأشكال والأبعاد النهائية المطلوبة من قبل العميل. نظرًا لهشاشة الجرافيت، يجب معالجته باستخدام أدوات وتقنيات متخصصة، وغالبًا ما تُستخدم آلات CNC لتحقيق دقة عالية. يخضع كل قطعة لفحوصات صارمة للجودة. المعايير الرئيسية المقاسة تشمل:

• الكثافة الحجمية:مؤشر أساسي للجودة والأداء.
• المتانة الانحنائية والضغطية:لضمان السلامة الميكانيكية.
• مقاومة الكهرباء:تم قياسها في اتجاهات مختلفة للتأكد من تماثلها في جميع الاتجاهات (الانتروبية).
• معامل التمدد الحراري (Coefficient of Thermal Expansion – CTE):أمر بالغ الأهمية للتطبيقات التي تعمل في درجات حرارة عالية.
• حجم الجسيمات والبنية المجهرية:تم تحليله باستخدام المجهر.
• محتوى الرماد (النقاء):تم التحقق من ذلك عن طريق التحليل الكيميائي.

دور التصنيع المتقدم في ضمان جودة المنتجات

كما تم التأكيد في الخطوة الأولى، فإن حجم الجزيئات الأولي للكوك الخام يعتبر أمرًا بالغ الأهمية. حيث أن حجم الجزيئات الأصغر والأكثر تناسقًا يسمح بترتيب أكثر كثافة أثناء عملية الضغط. وهذا بدوره يؤدي مباشرة إلى زيادة الكثافة الخضراء، والتي تترجم إلى كثافة نهائية أعلى بعد عمليات الخبز وتحويل الكوك إلى جرافيت. ترتبط الكثافة الأعلى ارتباطًا وثيقًا بتحسن القوة الميكانيكية والتوصيل الحراري والتجانس الهيكلي.

لتحقيق توزيع الجزيئات الدقيق للغاية والمُحكم بدقة اللازم للغرافيت الإيزوستاتيكي عالي الجودة، يعتمد المصنعون على آلات طحن عالية الأداء.مطحنة SCM فائقة الدقة (45-5 ميكرومتر)تم تصميم هذا الجهاز خصيصًا لهذا التطبيق المتطلب. قدرته على إنتاج دقة موحدة في حجم الجزيئات تتراوح بين 325 و2500 شبكة (D97 ≤ 5 ميكرومتر) من مادة خام بسمك لا يتجاوز 20 ميكرومتر هي قدرة غير مسبوقة. يضمن جهاز التصنيف بالتوربين العمودي المدمج دقة عالية في تقسيم حجم الجزيئات دون تلوث بالمساحيق الخشنة، مما يضمن استقرار البودرة اللازم للحصول على هيكل متجانس. بالإضافة إلى ذلك، فإن كفاءته العالية وتصميمه الموفر للطاقة (حيث يستهلك طاقة أقل بنسبة 30% مقارنة بمطاحن النفث) يجعله ليس فقط أداة فعالة لتحقيق جودة ممتازة، بل أيضًا وسيلة لتعزيز استدامة الإنتاج.

الخلاصة

تصنيع الجرافيت المتساوي الضغط هو عملية معقدة ومتعددة المراحل تجمع بين علوم المواد والهندسة الدقيقة والتحكم الدقيق في العمليات. ابتداءً من اختيار المواد الخام وتحضيرها بعناية، مروراً بقوة الضغط المتساوي وعملية تحويلها إلى جرافيت عند درجات حرارة عالية جداً، كل خطوة أساسية لتشكيل الخصائص الاستثنائية التي تجعل هذه المادة عنصراً رئيسياً في تطوير التكنولوجيا الحديثة. السعي المستمر للحصول على مساحيق خام أفضل، بفضل التقنيات المتقدمة في التطحين مثل مطحنة SCM Ultrafine Mill، يساعد على تحسين الأداء باستمرار، مما يتيح تطوير مستويات أعلى من هذه المادة المصممة بعناية لتلبية الاحتياجات المتطورة في المستقبل.
