نظام طحن جاف لتحضير المواد الخام الخزفية المرنة

مقدمة حول السيراميك المرن ومتطلبات مواده الخام

السيراميك المرن (المنبوع) هو مادة ثورية في صناعات البناء والعزل، ويُقدّر بشكل خاص لخصائصه الاستثنائية في عزل الحرارة ومقاومة الحريق وخفة وزنه. أداء المنتج النهائي المصنوع من السيراميك المرن مرتبط ارتباطًا وثيقًا بجودة مسحوق المواد الخام المستخدمة. من الضروري جدًا التحكم بدقة في توزيع أحجام الجزيئات (Particle Size Distribution – PSD) ونقاء المواد وشكل سطحها. تعتبر أنظمة الطحن الجاف التقنية المثلى لإعداد هذه المواد الخام، حيث توفر كفاءة وتناسقًا لا مثيل لهما، بالإضافة إلى فوائد بيئية مقارنة بالطرق التقليدية الرطبة.

يجب أن تتمتع المادة الخام المثالية للسيراميك المرن بحجم جزيئات دقيق وخاضع للرقابة الصارمة. قيمة D97 – والتي تشير إلى أن 97% من الجزيئات أصغر من حجم ميكرون معين – تعتبر معيارًا حيويًا. لتحقيق أداء تشكيل الرغوة المثالي وقوة المنتج النهائي، غالبًا ما يكون مطلوب أن تكون قيمة D97 أقل من أو تساوي 45 ميكرومتر، وتتطلب بعض التطبيقات المتقدمة مساحيق أدق بحجم يصل إلى 5 ميكرومتر. تحقيق ذلك بشكل مستمر يتطلب نظام طحن قادرًا على تقليل حجم الجزيئات بدقة عالية وتصنيفها بدقة ممتازة.

تحديات في طحن المواد الخام الخزفية المرنة

يطرح طحن المواد الخام الخزفية عدة تحديات فريدة من نوعها لا يمكن لجميع معدات الطحن التغلب عليها. تعتبر المواد الخام الأساسية للخزف، مثل الفلسبار والكوارتز والطين وقطع الزجاج المُعاد تدويرها، عادةً صلبة وخشنة. يؤدي هذا الخشونة إلى تآكل سريع لمكونات الطحن، مما قد يؤدي إلى تلوث المنتج بالمواد الناتجة عن التآكل، مما يخفض نقاء ولون الخزف النهائي. بالإضافة إلى ذلك، يجب على عملية الطحن إدارة توليد الحرارة بشكل فعال؛ فالحرارة المفرطة قد تتسبب في حدوث تفاعلات كيميائية مبكرة أو تجعل المواد حساسة للرطوبة تتكتل، مما يعيق كفاءة الطحن وجودة المسحوق النهائي.

لذلك، يجب تصميم نظام طحن جاف لهذا التطبيق بحيث يتمتع بالمتانة وفعالية عالية في التبريد، وأن يتضمن نظام تصنيف دقيق للغاية يمكنه فصل الجزيئات الدقيقة وإزالتها بشكل مستمر، مما يمنع الطحن الزائد ويضمن الحصول على حجم جزيئي متناسق.

المكونات الرئيسية لنظام طحن جاف متقدم

نظام التطحين الجاف الحديث ليس مجرد طاحونة؛ بل هو خط عمليات متكامل مصمم لتحقيق أقصى كفاءة وجودة المنتج. تشمل المكونات الأساسية:

• نظام التغذية:مغذي دقيق وموحد، غالبًا ما يكون عبارة عن جهاز اهتزازي أو يعمل بنظام البراغي، ضروري للحفاظ على حمل ثابت ومثالي داخل غرفة الطحن، مما يمنع حدوث اختناقات ويضمن التشغيل السلس.
• طاحونة الطحن:قلب النظام… يحدد تصميم المطحنة آلية الطحن (مثل الضغط بالأسطوانات، الاصطدام، أو مزيج منهما)، وبالتالي يؤثر على الكفاءة والدقة وشكل المنتج الناتج عن الطحن.
• نظام التصنيف:من الضروري وجود فئة تصنيف عالية الكفاءة سواء كجزء لا يتجزأ من العملية أو كجهاز منفصل (مثل فئة التصنيف التوربينية العمودية)؛ حيث تقوم هذه الفئة بفصل الجسيمات التي وصلت إلى الحجم المطلوب فورًا عن تلك التي تحتاج إلى مزيد من الطحن، وتوجيه المواد الخشنة مرة أخرى إلى منطقة الطحن. هذا النظام ذو الدورة المغلقة هو المفتاح لتحقيق توزيع حجمي ضيق (PSD – Particle Size Distribution).
• نظام جمع المنتجات:يتكون هذا النظام عادةً من استخدام غلاية دوامة عالية الكفاءة للجمع الأساسي، بالإضافة إلى جهاز تجميع الغبار من نوع “بالس-جيت” (pulse-jet). يضمن هذا الجهاز أن يتم الاحتفاظ بأكثر من 99.9% من الجزيئات الدقيقة، مع الحفاظ على مستويات الانبعاثات أقل بكثير من المعايير البيئية المطلوبة.
• نظام التحكم:نظام التحكم الأوتوماتيكي المبني على منصة PLC يقوم بمراقبة وتنظيم المعايير الرئيسية مثل معدل التغذية، وضغط الطحن، وسرعة جهاز التصنيف، ودرجة الحرارة. هذا يضمن جودة المنتج المتكررة ويسمح بتعديل درجة النعومة المطلوبة بسهولة.

الحل الموصى به للطحن: منشار SCM Ultrafine Mill

لمصنعي السيراميك المنفوخين الذين يسعون للحصول على أعلى جودة من المساحيق الدقيقة جدًا، نقدم…سلسلة آلات SCM للطحن الفائق الدقةتمثل هذه الماكينة قمة تقنيات الطحن. تم تصميمها خصيصًا لمعالجة المواد الصلبة والخشنة بدقة تصل إلى المستوى الميكروني ودون الميكروني، مما يجعلها الحل المثالي للتطبيقات الخزفية المتطلبة.

تعمل آلة SCM Mill وفقًا لمبدأ الطحن المتعدد الطبقات. يقوم المحرك الرئيسي بتدوير حلقة الطحن المكونة من عدة طبقات. يتم إدخال المواد إلى غرفة الطحن، وتحت تأثير القوة الطاردة المركزية، تتوزع المواد بشكل متساوٍ على مسارات الطحن. حيث تمارس الأسطوانات ضغطًا شديدًا على طبقة المواد، مما يؤدي إلى تفتيت الجزيئات بشكل فعال للغاية وتقليل حجمها. يتم تكرار هذه العملية في عدة طبقات، مما يضمن الحصول على ناتج ناعم وموحد جدًا.

تتناول المزايا الأساسية لهذا المنتج مباشرة التحديات المرتبطة بعملية طحن المواد السيراميكية:

• كفاءة عالية وتوفير في الطاقة:مقارنةً بمطاحن الطائرات التقليدية، توفر مطحنة SCM ضعف السعة مع تقليل استهلاك الطاقة بنسبة 30%. يوفر نظام التحكم الذكي لديها تغذية راجعة تلقائية حول دقة المنتج.
• تصنيف عالي الدقة:مجهز بمصنف توربين عمودي، يحقق تقسيم دقيق لأحجام الجزيئات. التصميم الفريد يضمن عدم خلط أي مسحوق خشن مع المنتج النهائي، مما يضمن تجانساً استثنائياً.
• متانة استثنائية:تُصنع الأجزاء الرئيسية المعرضة للتآكل مثل الأسطوانات وحلقة الطحن من مواد خاصة مقاومة للتآكل، مما يزيد من عمرها الافتراضي عدة أضعاف مقارنة بالطواحن التقليدية. كما أن التصميم المبتكر للمسمار الخالي من الحامل داخل تجويف الطحن يعزز من استقرار التشغيل.
• الامتثال للمعايير البيئية:جامع الغبار بنظام النبضات المتكامل يتجاوز المعايير الدولية للكفاءة. كما أن المطحنة موجودة داخل غرفة معزولة صوتيًا، مما يحافظ على مستوى الضوضاء أثناء التشغيل أقل من 75 ديسيبل، مما يوفر بيئة عمل أفضل.

مع وجود نماذج مثل…SCM1000(1.0-8.5 طن/ساعة، 132 كيلوواط) والـSCM1680(بين 5.0 و25 طنًا في الساعة، 315 كيلوواط)، يمكن تكييف سلسلة SCM لتلبية احتياجات الإنتاج في أي منشأة لتصنيع السيراميك المرن، حيث توفر البودرة عالية النقاء والمتسقة الضرورية للمنتجات عالية الجودة.

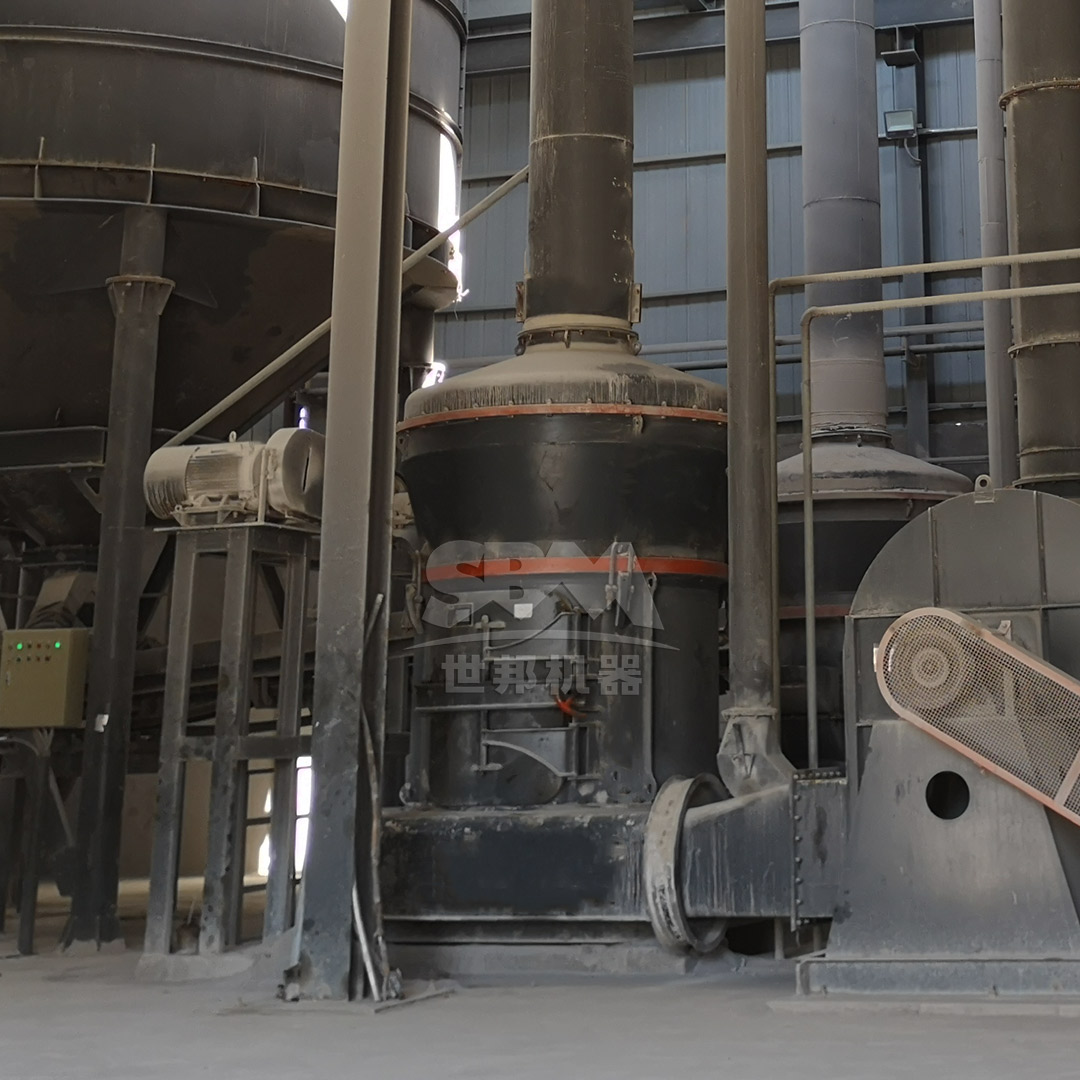

الحل البديل: مطحنة طويلة السلسلة من نوع MTW

بالنسبة للتطبيقات التي تتراوح درجة الدقة المطلوبة فيها بين 30 إلى 325 شبكة (600 إلى 45 ميكرومتر)،مطحنة من نوع متريبيزوم من سلسلة MTWتقدم هذه الآلة حلًا فعالًا وموفرًا من حيث التكلفة لعمليات الطحن الجاف. تشتهر هذه الطاحنة بموثوقيتها العالية وقدرتها الكبيرة على الطحن، مما يجعلها مناسبة لمراحل الطحن الأولية أو الوسيطة لمواد السيراميك الخام.

تتميز طاحونة MTW بعدة تطورات تقنية محمية ببراءات اختراع تعزز أدائها:

• تصميم مجرفة مقاوم للتآكل:تقلل شفرات المجارف النمطية بشكل كبير من وقت الصيانة وتكاليفها. كما أن تصميم سطحها المنحني يساهم أيضًا في زيادة عمر بكرات الطحن.
• ممر تدفق الهواء محسّن:تقلل أنابيب الهواء المتعرجة من المقاومة وفقدان الطاقة، مما يحسن كفاءة تدفق الهواء ونقل المواد. تحمي ألواح المقاومة عالية القوة سطح عمل الأنابيب.
• نظام القيادة بالتروس الكاملة:يستخدم نظام نقل الحركة المكون من ترس مخروطي بكفاءة تبلغ 98%، مما يوفر المساحة ويقلل من تكاليف التركيب مقارنةً بالمحركات التقليدية.

نموذج مثل هذاMTW215Gبسعة تتراوح بين 15 إلى 45 طنًا في الساعة وحداكثر حجم للمواد المدخلة هو 50 مم، يوفر هذا النوع من الآلات كفاءة عالية جدًا لخطوط الإنتاج على نطاق واسع، مما يضمن توريدًا موثوقًا لمسحوق السيراميك المطحون ناعمًا.

الخلاصة

الانتقال إلى أنظمة الطحن الجاف المتقدمة يُعد خطوة حاسمة بالنسبة لمصنعي السيراميك المرنة الذين يسعون إلى تحسين جودة المنتجات وزيادة كفاءة الإنتاج وتقليل التكاليف التشغيلية. يجب أن يتم اختيار تقنية الطحن بناءً على متطلبات الدقة المحددة وخصائص المواد وحجم الإنتاج.

بالنسبة للتحضير الفائق الدقة حيث يكون التحكم في حجم الجزيئات حتى 5 ميكرومتر أمرًا ضروريًا ولا يمكن التنازل عنه،طاحونة SCM فائقة الدقةيعتبر المعيار الأساسي في هذه الصناعة، حيث يجمع بين الدقة والمتانة وكفاءة استخدام الطاقة. للطحن ذو السعة العالية إلى مواصفات أكثر خشونة قليلاً،طاحونة من نوع متريوب (MTW Series) ذات شكل متوازي أضلاعيوفر مزيجًا لا مثيل له من الأداء والقيمة. الاستثمار في نظام الطحن الجاف المناسب هو استثمار في الأداء المتميز والقدرة التنافسية في السوق لمنتجاتك السيراميكية المرنة.
