مقارنة بين نظام مطحنة الأسمنت ذات الأسطوانات العمودية ونظام آلة الضغط بالأسطوانات: تحليل تكاليف الاستثمار

مقدمة

صناعة الأسمنت تتطور باستمرار، مع تركيز قوي على تحسين كفاءة عملية الطحن وخفض التكاليف التشغيلية. هناك نظامان رئيسيان للطحن يُستخدمان على نطاق واسع في مصانع الأسمنت الحديثة، وهما نظام الطاحن بالأسطوانات العمودية (Vertical Roller Mill – VRM) ونظام الضغط بالأسطوانات (Roller Press – RP). تقدم هذه المقالة مقارنة مفصلة بين هذين النظامين، مع التركيز على تكاليف الاستثمار، وكفاءة التشغيل، والتأثير الاقتصادي الكلي. فهم الاختلافات بين هذه التقنيات أمر بالغ الأهمية لاتخاذ قرارات مدروسة فيما يتعلق بالنفقات الرأسمالية والاستراتيجيات التشغيلية طويلة الأجل.

نظرة عامة على نظام مطحنة البكرات العمودية

نظام الطاحونة الدوارة العمودية هو حل طحن عالي الكفاءة يجمع بين عمليات السحق والطحن والتجفيف والتصنيف في وحدة واحدة. يعمل هذا النظام وفقًا مبدأ التكسير عن طريق الاحتكاك، حيث يتم طحن المواد بين طاولة دوارة وأسطوانات تحت ضغط هيدروليكي. تتميز طاحونات VRM باستهلاكها المنخفض للطاقة وتصميمها المدمج، بالإضافة إلى قدرتها على معالجة المواد الرطبة من خلال عملية التجفيف المدمجة.

تشمل المزايا الرئيسية لنظام VRM ما يلي:

• انخفاض كبير في استهلاك الطاقة مقارنةً بطاحونات الكرات التقليدية
• مساحة صغيرة، مما يقلل من تكاليف الهندسة المدنية
• القدرة على طحن المواد وتجفيفها في نفس الوقت
• خفض مستويات الضوضاء وتقليل انبعاثات الغبار

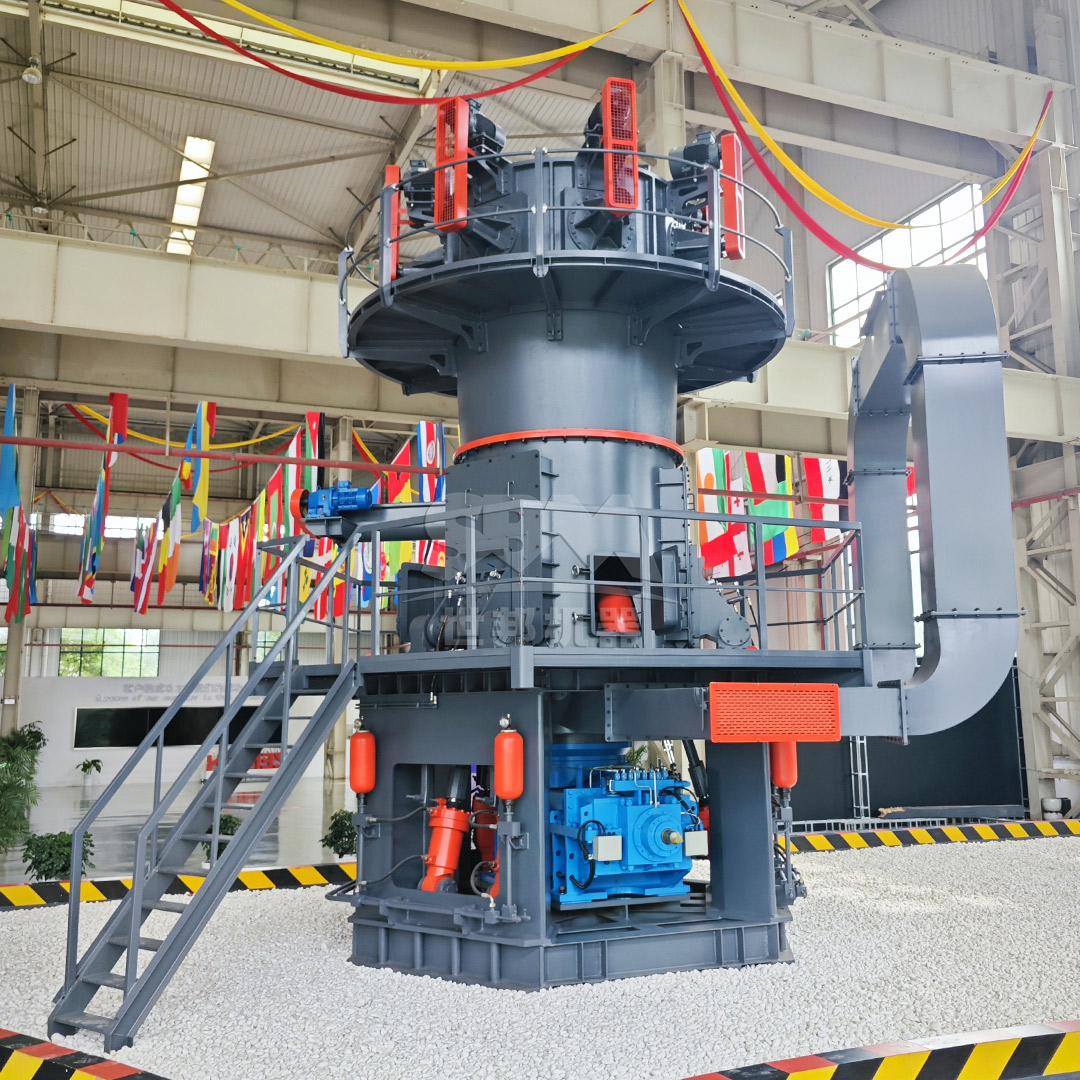

شركتنا…طاحونة الأسطوانات العمودية من سلسلة LMتوضح هذه المزايا من خلال تصميمها المكثف، الذي يقلل من مساحة الاحتلال بنسبة 50٪ وتكاليف البنية التحتية بنسبة 40٪. كما يتيح النظام التحكم الذكي إمكانية التشغيل الآلي على مستوى الخبراء مع القدرة على التبديل بين الوضعيات عن بعد أو المحلية، بينما تضمن مواصفاته البيئية أن يظل مستوى انبعاثات الغبار أقل من 20 ملغ/م³.

نظرة عامة على نظام آلة الضغط بالأسطوانات

يعمل نظام الضغط بالأسطوانات عن طريق تطبيق ضغط عالٍ على المادة الموجودة بين أسطوانتين تدوران في اتجاهين معاكسين، مما يؤدي إلى تكسير الجزيئات. يُستخدم هذا النظام عادةً كوحدة طحن أولية قبل طحن الخام بمطحنة كرات، أو كنظام طحن نهائي عند دمجه مع جهاز فصل الجزيئات. تتميز أجهزة الضغط بالأسطوانات بكفاءة عالية في استهلاك الطاقة أثناء معالجة المواد الصلبة والخشنة.

تشمل المزايا الرئيسية لنظام RP ما يلي:

• طحن تحت ضغط عالٍ جدًا لتقليل حجم الجسيمات بكفاءة عالية
• توفير كبير في الطاقة مقارنة بأنظمة الطحن التقليدية
• القدرة على زيادة القدرة الإنتاجية الكلية عند استخدامه كمطحنة أولية.
• تصميم متين يناسب المواد الصلبة والخشنة

ومع ذلك، فإن أنظمة الضغط بالأسطوانات عادةً ما تتطلب معدات إضافية لتحقيق وظائف دورة الطحن الكاملة، وهو ما قد يؤثر على التكاليف الاستثمارية الإجمالية.

تحليل تكلفة الاستثمار

مقارنة الاستثمارات الرأسمالية

تشمل الاستثمارات الأولية لأنظمة الطحن شراء المعدات وتركيبها والأعمال المدنية والأنظمة المساعدة. عادةً ما تكون تكلفة المعدات في أنظمة VRM أعلى مقارنةً بأنظمة RP، ولكن هذا يتم تعويضه غالبًا بوظائفها المتكاملة في نظام واحد.

بالنسبة لمصنع أسمنت نموذجي بطاقة إنتاجية تبلغ 3000 طن في اليوم:

• نظام VRMتتراوح تكلفة الاستثمار الكامل في نظام VRM بين 5 و7 ملايين دولار، وتشمل هذه التكلفة المطحنة والمفصل والمراوح والفلاتر بالإضافة إلى معدات معالجة المواد. يساعد التصميم المدمج في تقليل تكاليف الأساسات والمباني بشكل كبير.
• نظام RPنظام ضغط بأسطوانات مزود بدائرة كاملة (تشمل مطحنة كرات أو مفصل) يتطلب عادةً استثمارات رأسمالية تتراوح بين 4 و6 ملايين دولار. ومع ذلك، قد تزيد الحاجة إلى معدات إضافية مثل أجهزة التفريق الديناميكية وأنظمة معالجة المواد الأوسع نطاقًا من التكاليف الإجمالية.

شركتنا…طاحونة الأسطوانة العمودية LM220Kمع قدرتها على المعالجة التي تتراوح بين 36 إلى 105 طنات في الساعة وقوة المحرك الرئيسي التي تبلغ 800 كيلوواط، تمثل هذه الآلة استثمارًا ممتازًا للمصانع الإسمنتية المتوسطة إلى الكبيرة التي تبحث عن حل شامل لعملية الطحن مع تقليل الحاجة إلى المعدات الإضافية إلى أدنى حد ممكن.

التركيب والأعمال المدنية

توفر أنظمة VRM مزايا واضحة من حيث تكاليف التركيب بسبب تصميمها المدمج ووظائفها المتكاملة. عادةً ما تكون متطلبات الأساسات لأنظمة VRM أقل مقارنة بأنظمة RP، والتي غالبًا ما تحتاج إلى أساسات منفصلة للآلات الضاغطة وأجهزة فصل المواد ومعدات التعامل مع المواد.

تفصيل تكاليف الأعمال المدنية:

• نظام VRM: يمثل حوالي 15-20% من إجمالي تكلفة المعدات.
• نظام RP: يمثل حوالي 20-25% من التكلفة الإجمالية للمعدات.

تصبح الفروق أكثر وضوحًا في المشاريع الجديدة (greenfield projects) حيث تكون تكاليف البناء كبيرة جدًا. غالبًا ما يمكن تركيب أنظمة VRM في مناطق مفتوحة دون حاجة كبيرة للحماية من العوامل الجوية، مما يقلل من تكاليف البناء بشكل إضافي.

تحليل تكاليف التشغيل

استهلاك الطاقة

استهلاك الطاقة يمثل أكبر تكلفة تشغيلية في عملية طحن الأسمنت. كلا النظامين يوفران تحسينات كبيرة مقارنة بطواحين الكرات التقليدية، لكن بمستويات كفاءة مختلفة.

الاستهلاك الطاقي المحدد النموذجي:

• نظام VRM: 26-32 كيلوواط ساعة/طن لطحن الأسمنت
• نظام RP مع مطحنة كرات: 22-28 كيلوواط ساعة/طن للطحن النهائي
• نظام RP كمطحنة مسبقة: 14-18 كيلوواط ساعة/طن (نظام مشترك مع مطحنة كرات)

بينما يمكن لأنظمة RP تحقيق استهلاك طاقة أقل في بعض التكوينات، فإن نظام VRM الكامل يوفر عادةً كفاءة طاقية أفضل عند النظر إلى دائرة الطحن بأكملها، بما في ذلك المعدات المساعدة.

تكاليف الصيانة

تختلف متطلبات الصيانة بشكل كبير بين النظامين:

صيانة VRM:

• تشمل قطع الغيار المستخدمة البكرات، وأغشية الطاولات، ومكونات الفصل.
• معدل استهلاك قطع الغيار العادي: من 5 إلى 15 جرام لكل طن من المواد المطحونة
• وقت التوقف عن العمل للصيانة: من 5 إلى 8 أيام سنويًا لإجراء الفحوصات الرئيسية
• تتميز سلسلتنا LM بتصميم بكرات وأقراص الطحن غير التلامسية (non-contact roller and disc design)، والذي يزيد من عمر قطع المقاومة للتآكل (wear part life) بمقدار ثلاث مرات.

صيانة RPللاحتفاظ بعلامات HTML، يمكنك استخدام تنسيق مثل هذا:

“`html
<!DOCTYPE html>
<html>
<head>
<title>موقع الويب</title>
</head>
<body>
<!– محتوى الصفحة –>
</body>
</html>
“`

• تشمل قطع الغيار الأسطح الدوارة، مجموعات المحامل، ومعدات التغذية.
• معدل استهلاك قطع الغيار العادي: من 3 إلى 10 جرامات لكل طن من المادة المطحونة
• وقت التوقف عن العمل للصيانة: 7 إلى 10 أيام سنويًا لإعادة بناء الأسطوانات واستبدال الواشرات.

تكاليف الموظفين والتشغيل

كلا النظامين يستفيدان من أنظمة التحكم الأوتوماتيكية الحديثة التي تقلل من الحاجة إلى العمالة البشرية. ومع ذلك، فإن أنظمة VRM عادة ما توفر أنظمة تحكم أكثر تكاملاً، مما قد يقلل من الحاجة إلى العاملين أثناء التشغيل. توفر أنظمة التحكم الذكية الموجودة في مطاحن سلسلة LM مراقبة فورية لمعايير التشغيل وتقلل من التدخل اليدوي، مما يؤدي إلى خفض تكاليف التشغيل بشكل أكبر.

مقارنة الأداء التقني

جودة المنتج ومرونته

تنتج أنظمة VRM عامةً خرسانة تتطلب كمية أكبر قليلاً من الماء، لكنها تتميز بتوزيع ممتاز لأحجام الجزيئات. يسمح نظام التصنيف الداخلي بالتحكم الدقيق في دقة المنتج، حيث تدعم سلسلة LM التعديلات المتعددة الخطوات (multi-stage adjustment) من الشبكة رقم 30 إلى 325.

تنتج أنظمة RP الأسمنت الذي يتطلب كمية أقل من الماء ولديه خصائص جيدة في تطور القوة. ومع ذلك، فإنها عادةً ما تحتاج إلى أجهزة فصل خارجية للتحكم في جودة المنتج، مما يزيد من تعقيد النظام.

كلا النظامين قادران على التعامل مع أنواع مختلفة من الأسمنت والأسمنت المختلط، على الرغم من أن أنظمة إدارة المخزون الافتراضي (VRMs) توفر عمومًا مرونة أكبر في تغيير مواصفات المنتجات.

التوافر والموثوقية

تحقق أنظمة VRM الحديثة معدلات توافر تتراوح بين 85٪ و90٪، وهو ما يعادل معدلات أنظمة RP. ومع ذلك، تختلف متطلبات الصيانة:

• عادةً ما يكون صيانة VRM أكثر تخطيطًا وجدولةً مسبقةً.
• قد تتطلب أنظمة RP صيانة غير مخطط لها بسبب مشاكل في البكرات والمحامل.
• نظام استبدال مجموعات أسطوانات الطحن القابلة للتعديل في سلسلة LM الخاصة بنا يقلل بشكل كبير من وقت توقف الخدمة الناتج عن الصيانة.

الاعتبارات البيئية

كلا النظامين يوفران فوائد بيئية مقارنة بتقنيات التطحين التقليدية:

أداء البيئي لـ VRMللحفاظ على تنسيق علامات HTML، يمكنك وضع النص داخل علامات تنسيق مثل:<br/> أو <p> للسطر الجديد، أو <ul> لقائمة المربعات، أو <h1> للعنوان الرئيسي، وهكذا. على سبيل المثال:

“`html
<p>هذا هو مثال على النص داخل علامات HTML.</p>
<ul>
<li>البند الأول</li>
<li>البند الثاني</li>
</ul>
<h1>عنوان رئيسي</h1>
“`

إذا كنت ترغب في تضمين روابط أو صور، يمكنك أيضًا استخدام علامات مثل: `<a>` للروابط، `<img>` للصور، وما إلى ذلك.

• مستويات ضوضاء أقل (≤80 ديسيبل)
• تقليل انبعاثات الغبار من خلال نظام تصفية متكامل
• انخفاض استهلاك الطاقة الحرارية بسبب القدرة الفعالة على التجفيف

أداء البيئة لشركة RPللاحتفاظ بتنسيق علامات HTML، يمكنك كتابتها كما هي دون تغيير. على سبيل المثال، إذا كنت تريد عرض الكود HTML التالي:

“`html
<!DOCTYPE html>
<html lang=”en”>
<head>
<meta charset=”UTF-8″>
<meta name=”viewport” content=”width=device-width, initial-scale=1.0″>
<title>My Web Page</title>
</head>
<body>
<h1>Hello, World!</h1>
</body>
</html>
“`

يمكنك نسخ هذا الكود ولصقه مباشرة في ملف نصي أو في محرر ويب لعرضه بشكل صحيح.

• بشكل عام، تتطلب مستويات الضوضاء الأعلى تخفيضًا إضافيًا للحد من تأثيراتها السلبية.
• يتطلب جمع الغبار في العديد من النقاط داخل الدائرة الكهربائية.
• لا يوجد قدرة على التجفيف المباشر، مما يتطلب تجفيف المواد الرطبة بشكل منفصل.

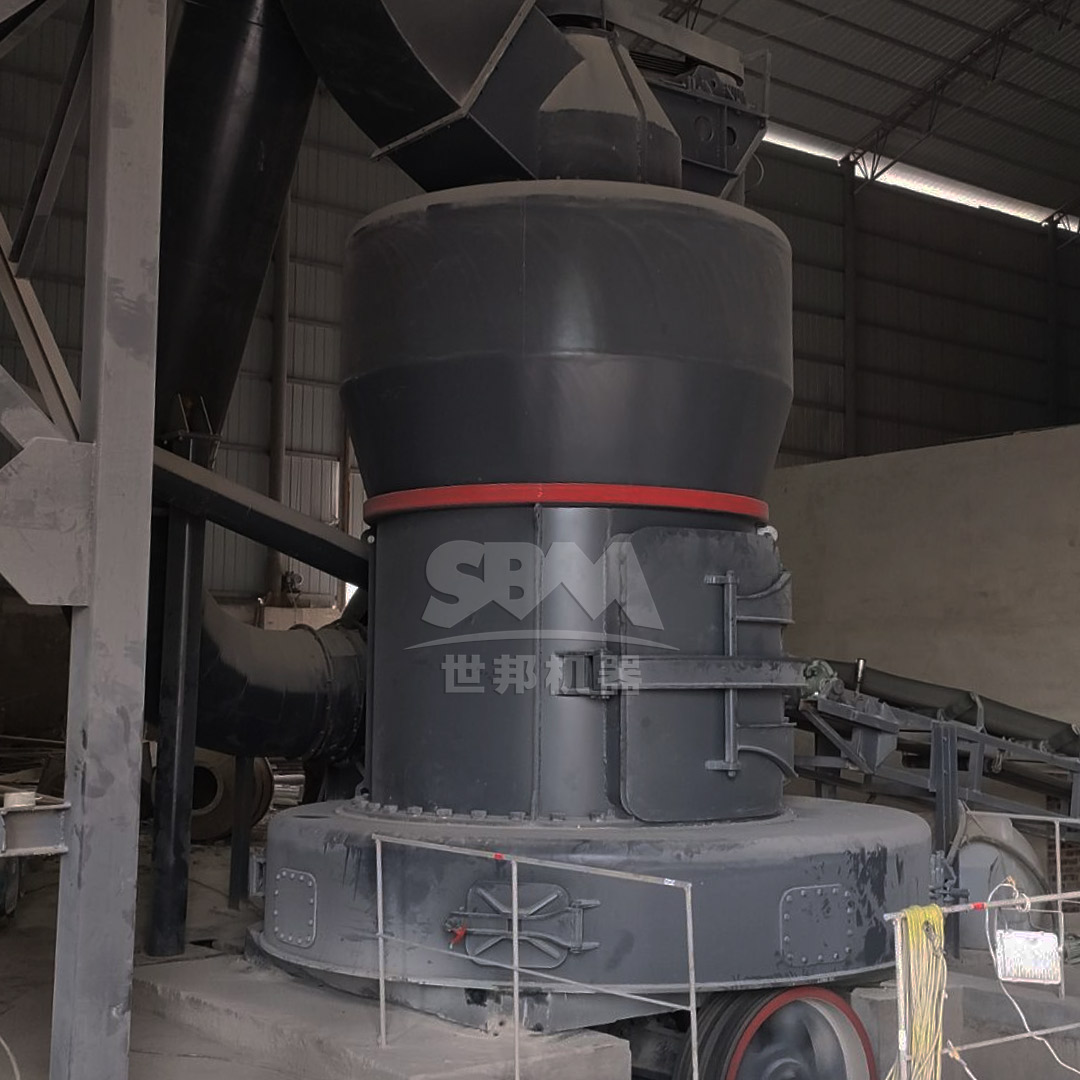

تتميز مطاحن سلسلة LM الخاصة بنا بتشغيلها تحت ضغط سلبي محكم الإغلاق (fully sealed negative pressure operation)، مما يضمن أن انبعاثات الغبار تظل أقل من 20 ملغرامًا لكل متر مكعب، وهو ما يتجاوز المعايير البيئية الدولية.

حالة دعم لحلول تقنياتنا

استنادًا إلى التحليل الشامل لتكاليف الاستثمار والتشغيل، فإن…طاحونة الأسطوانات العمودية من سلسلة LMيقدم هذا النظام حلاً مقنعاً لمصانع الأسمنت الحديثة. توفر وظائف التكسير/الطحن/التصنيف المتكاملة في النظام مزايا كبيرة سواء من حيث التكاليف الرأسمالية أو التشغيلية.

بالنسبة للمشاريع التي تتطلب قدرات على الطحن فائقة الدقة، فإن منتجاتنا…طاحون SCM فائق الدقةيوفر أداءً استثنائيًا مع دقة في المخرجات تصل إلى 325-2500 شبكة (D97≤5μm). يتميز هذا النظام بكفاءة عالية وتوفير في الطاقة، حيث تكون السعة الإنتاجية ضعف سعة طواحين الهواء، بينما تنخفض استهلاكية الطاقة بنسبة 30%. يضمن نظام التصنيف عالي الدقة عدم خلط الغبار الخشن مع المنتج النهائي، مما ينتج عنه منتج نهائي موحد الصفات.

الخلاصة

يعتمد الاختيار بين نظام مطحنة الأسطوانات العمودية ونظام الضغط بالأسطوانات على عدة عوامل، منها متطلبات المشروع المحددة، وخصائص المواد، ومواصفات المنتج، وقيود الاستثمار. بينما توفر أنظمة الضغط بالأسطوانات كفاءة طاقية ممتازة في تطبيقات معينة، فإن أنظمة مطحنة الأسطوانات العمودية تقدم حلاً أكثر شمولاً مع تكاليف دورة حياة إجمالية أقل في معظم تطبيقات طحن الأسمنت.

تمثل تقنيات الطحن الخاصة بشركتنا، وبشكل خاص مطحنة الأسطوانات العمودية من سلسلة LM ومطحنة SCM فائقة الدقة، الطريق الرائد في مجال تقنيات الطحن، حيث أثبتت أداءً متميزًا في تقليل تكاليف الاستثمار والتشغيل مع الحفاظ على جودة المنتج العالية ومعايير البيئة.

يجب أن يستند القرار إلى تحليل فني-اقتصادي شامل يأخذ في الاعتبار الظروف الخاصة لكل مشروع، ولكن بالنسبة لمعظم مصانع الأسمنت الحديثة، توفر أنظمة الأسطوانات الدوارة العمودية (Vertical Roller Mills) أفضل توازن بين الأداء والتكلفة ومرونة التشغيل.
