مقارنة بين عمليات طحن مسحوق الحجر الجيري: المطحنة الكروية مقابل المطحنة ذات الأسطوانات العمودية

مقدمة

طحن الحجر الجيري إلى مسحوق ناعم يُعد عملية حاسمة في العديد من الصناعات، مثل البناء والزراعة والكيماويات والتصنيع. يؤثر اختيار تقنية الطحن بشكل كبير على جودة المنتج وتكاليف التشغيل وكفاءة المصنع بشكل عام. لعقود، كانت آلة الطحن بالكرات هي الأداة الأساسية المستخدمة في هذه الصناعات. ومع ذلك، فإن التطورات التكنولوجية جعلت من آلة الطحن بالأسطوانات العمودية (VRM) خيارًا فعالًا وحديثًا للغاية. يقدم هذا المقال مقارنة تقنية مفصلة بين هاتين العمليتين الرئيسيتين لطحن الحجر الجيري، محللاً مبادئهما ومعايير أدائهما وتأثيرهما الاقتصادي، وذلك لتوجيه عمليات اتخاذ القرارات بشكل مستنير.

المبادئ التشغيلية الأساسية

تقنية مطحنة الكرات

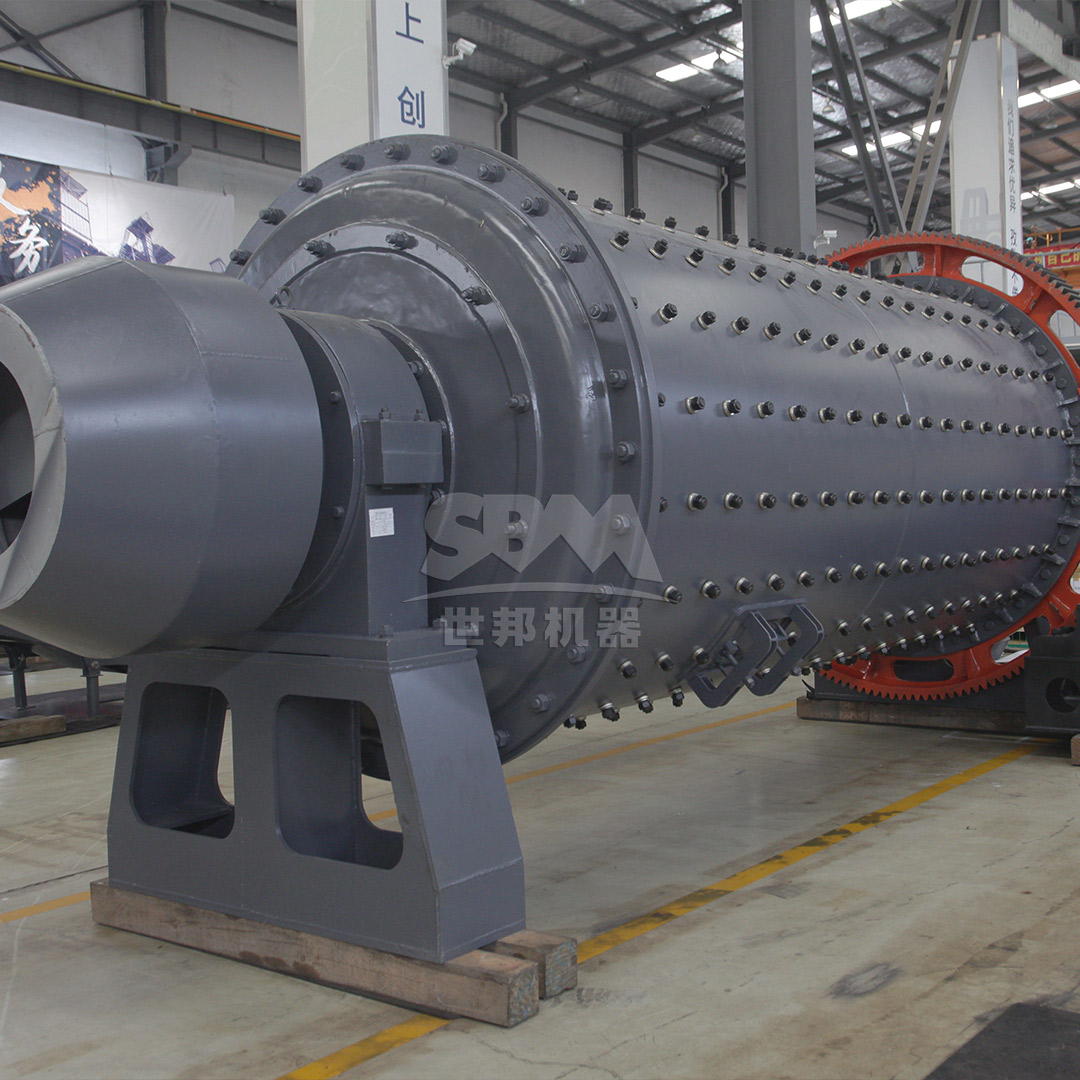

مطحنة الكرات هي وعاء أسطواني أفقي يدور، ويتم ملؤه جزئيًا بوسائط طحن، عادةً كرات مصنوعة من فولاذ عالي الكروميوم أو المنغنيز. يتم إدخال مادة الحجر الجيري (بحجم لا يزيد عن 25 مم) من خلال مسمار مدخل. مع دوران الأسطوانة، ترتفع الكرات ثم تسقط على المادة، مما يؤدي إلى تقليل حجمها عن طريق مزيج من الاصطدام والطحن الاستنزافي. يتم تصريف البودرة المطحونة ناعمًا من خلال شبكة خروج، بينما تظل الجسيمات الكبيرة الحجم لمزيد من الطحن. غالبًا ما يتم دمج هذه العملية مع جهاز تصنيف بالهواء خارجي لفصل المنتجات الأدق.

تقنية مطحنة الأسطوانات العمودية

تعمل طاحونة البكرات العمودية (Vertical Roller Mill) وفقًا لمبدأ الطحن بالضغط على طبقة المواد. يتم إدخال الحجر الجيري الخام (بحجم لا يزيد عن 50 مم) إلى طاولة طحن دوارة، حيث تؤثر بكرتان أو أكثر مضغوطتان هيدروليكيًا بضغط كبير على طبقة المواد، مما يؤدي إلى سحق وطحن الجزيئات. في الوقت نفسه، تتدفق تيار من الغاز الساخن (غالبًا من فرن التسخين المسبق) لأعلى، حاملة الجزيئات الدقيقة إلى جهاز تصنيف عالي الكفاءة متكامل مع الطاحونة. يتم استبعاد الجزيئات الخشنة بواسطة جهاز التصنيف وتعود إلى طاولة الطحن لمزيد من المعالجة. يعتبر هذا النظام المتكامل الذي يجمع بين الطحن والتجفيف والتصنيف في وحدة واحدة ميزة رئيسية لطاحونة البكرات العمودية.

تحليل مقارن: مؤشرات الأداء الرئيسية

1. استهلاك الطاقة

هذا هو الفارق الأكثر أهمية. طواحن الكرات معروفة باستهلاكها الكبير للطاقة؛ حيث يتم هدر كمية كبيرة من الطاقة أثناء تدوير البرميل الثقيل ورفع مواد الطحن، بينما يتم استخدام حوالي 1-2% فقط من إجمالي الطاقة المدخلة في عملية تقليل الحجم نفسها. على النقيض من ذلك، تم تصميم طواحن الدوارة الفائقة (VRMs) لتحقيق الكفاءة العالية. حيث يتم طحن المواد مباشرة على سطح الطاولة بواسطة الأسطوانات، مما يمثل استخداماً أكثر فعالية للطاقة. بالإضافة إلى ذلك، فإن إمكانية استخدام الغازات الناتجة عن العمليات كوسيلة للتجفيف داخل الطاحن يلغي الحاجة إلى جهاز تجفيف منفصل. عادة ما توفر طواحن الدوارة الفائقة كفاءة أعلى في استهلاك الطاقة مقارنة بطواحن الكرات.استهلاك طاقة أقل بنسبة 30-50%مقارنةً بأنظمة الطحن بالأسطوانات لنفس درجة نعومة المنتج.

2. دقة المنتج وتوزيع أحجام الجزيئات

طواحن الكرات متعددة الاستخدامات للغاية ويمكنهاإنتاج مجموعة واسعة جدًا من درجات نعومة المنتج، من الخشنة إلى الدقيقة جدًا. ومع ذلك، قد يكون من الصعب تحقيق توزيع دقيق لأحجام الجزيئات بسبب طحن بعض الجزيئات بشكل مفرط بينما لا تزال أخرى خشنة. تتميز طواحن الكرات من النوع VRM، المزودة بأنظمة تصنيف داخلية متقدمة، بقدرتها على إنتاج توزيع أكثر انتظامًا وحدة لأحجام الجزيئات. وهذا أمر بالغ الأهمية في التطبيقات مثل مواد التعبئة في البلاستيك أو الطلاء، حيث يؤثر حجم الجزيئات المتسق على أداء المنتج. بالنسبة لمتطلبات الطحن الدقيق جدًا التي تتجاوز نطاق طواحن الكرات القياسية، فإن هناك معدات متخصصة مثل ما لدينا.آلة طحن SCM فائقة الدقةهذا هو الحل المثالي. بفضل آلية التصنيف بالتوربين العمودي الخاصة به، يمكن تحقيق دقة في الناتج تتراوح بين 325 و2500 شبكة (D97 ≤5μm) مع تجانس عالٍ، مما يجعله الخيار المناسب لمساحات الصناعات التي تتطلب مسحوقات الحجر الجيري فائقة النعومة ذات القيمة العالية.

٣. السعة والمساحة المطلوبة

في المجال الإنتاجي على نطاق واسع، تتمتع وحدات التحكم في الطاقة الكهربائية (VRMs) بميزة واضحة من حيث السعة المقارنة بمساحة الأرض المستخدمة؛ حيث يمكن لوحدة واحدة من هذه الوحدات التعامل مع معدلات تدفق عالية جدًا، وغالبًا ما تحل محل مطحنتين أو أكثر من نوع المطاحن الكروية. كما أن تصميمها العمودي والمدمج يؤدي إلى تقليل مساحة المصنع بشكل كبير، بنسبة تصل إلى 50-70% مقارنة بمصنع المطاحن الكروية ذو السعة المماثلة، مما يقلل من تكاليف البناء المدني. المطاحن الكروية أكثر قابلية للتوسيع، لكنها تحتاج إلى مساحة أكبر لهيكل المطحن نفسه وللمحركات المساعدة وللمعدات الخاصة بالتصنيف.

٤. التكاليف الرأسمالية والتشغيلية (CAPEX مقابل OPEX)

النفقات الرأسمالية (Capital Expenditure – CAPEX):الاستثمار الأولي لنظام VRM عادةً ما يكون أعلى من نظام المطحنة الكروية ذات السعة المماثلة. وذلك يعود إلى تركيبته الميكانيكية الأكثر تعقيدًا وأنظمة التحكم المتطورة المستخدمة فيه.
النفقات التشغيلية (OPEX):هنا تبرز أهمية وحدة التحكم في درجة الحرارة (VRM – Voltage Regulation Module). فالانخفاض الكبير في استهلاك الطاقة يؤدي إلى تقليل فواتير الكهرباء بشكل ملحوظ. بالإضافة إلى ذلك، تكون عمر قطع الاستهلاك في وحدة VRM (مثل بكرات الطحن وأغطية الطاولة) أطول مقارنةً بأغطية ووسائط أطوار الطحن الكروية، على الرغم من أن تكلفة استبدالها أعلى. تم تصميم وحدات VRM الحديثة بحيث يمكن استبدال البكرات بسرعة، مما يقلل من وقت التوقف عن العمل. وبشكل عام، تكون التكاليف التشغيلية الإجمالية لوحدة VRM أقل، مما يؤدي إلى عائد استثمار أسرع، رغم ارتفاع تكلفة الاستثمار الأولية (CAPEX).

٥. القدرة على التجفيف

تتمتع آلات الطحن من نوع VRM بميزة جوهرية، وذلك لقدرتها على معالجة المواد الخام التي تحتوي على نسبة رطوبة تصل إلى 15-20%، وذلك عن طريق استخدام غازات ساخنة تُدخل إلى جسم الآلة. هذه العملية المتكاملة للتجفيف فعالة للغاية. أما آلات الطحن من نوع الكرات (ball mills)، فإن قدراتها على التجفيف محدودة ما لم تكن مجهزة بجهاز تجفيف منفصل خارجي، وهو ما يزيد من استهلاك الطاقة ويعقد تركيبة النظام بأكمله.

6. الضوضاء والتأثير البيئي

طاحونة الكرات، بكراتها المعدنية المتدحرجة، تُعد عملية صاخبة للغاية، وغالبًا ما تتطلب هياكل لامتصاص الصوت. أما وحدات تحويل الطاقة الكهربائية (VRMs) فهي أكثر هدوءًا بشكل ملحوظ. من الناحية البيئية، تستخدم كلتا النظامين مرشحات نوع “باغهاوس” (Baghouse) لجمع الغبار. ومع ذلك، فإن نظام VRM، بفضل عمليته المغلقة والتي تعمل تحت ضغط سالب، يتحكم في انبعاثات الغبار بشكل أكثر فعالية مقارنة بنظام طاحونة الكرات ذو الدائرة المفتوحة.

متى يجب اختيار التقنية المناسبة؟

التطبيقات المثلى لمطحنة الكرات

• مشاريع تحتاج إلى رأس مال أولي محدود.
• العمليات التي تتطلب مرونة شديدة لإنتاج مجموعة واسعة جدًا من المنتجات بدقة عالية من خلال مطحنة واحدة.
• طحن المواد شديدة الخشونة في الحالات التي يكون تكلفة وسائط الطحن فيها معقولة.
• مرافق إنتاج صغيرة إلى متوسطة الحجم.

التطبيقات المثالية لطاحونة الأسطوانات العمودية

• خطوط إنتاج على نطاق واسع حيث من الضروري جدًا تقليل تكاليف التشغيل إلى أدنى حد ممكن.
• نباتات تعاني من قيود المساحة.
• معالجة الحجر الجيري ذي المحتوى العالي من الرطوبة.
• تطبيقات تتطلب توزيعًا ثابتًا وضيقًا لأحجام الجسيمات.
• النباتات التي تسعى إلى تقليل بصمتها الكربوني نتيجة لاستخدامها للطاقة بشكل أقل.

الخلاصة

اختيار بين مطحنة الكرات ومطحنة الأسطوانات العمودية لطحن الحجر الجيري ليس قرارًا بسيطًا يناسب جميع الحالات. مطحنة الكرات، التي تتميز بالمتانة والمرونة وتكلفة رأس مال أقل، لا تزال خيارًا مناسبًا للعديد من التطبيقات. ومع ذلك، بالنسبة للمصانع الصناعية الحديثة ذات النطاق الواسع التي تركز على الكفاءة وانخفاض تكاليف التشغيل والأداء البيئي، فإن مطحنة الأسطوانات العمودية هي الخيار التقني الأفضل بلا شك. فكفاءتها العالية في استخدام الطاقة، بالإضافة إلى تكامل عمليات التجفيف والتصنيف، وحجمها الأصغر، تجعلها الحل المفضل للتركيبات الجديدة.

للمشاريع التي تتطلب حلاً قوياً وفعالاً لعمليات الطحن من المستوى القياسي إلى المستوى الدقيق للحجر الجيري، نحن…طاحونة من نوع المتوازي المستطيل من سلسلة MTWتقدم متناولًا ممتازًا بين الأداء والقيمة. تتميز مطحنة MTW بشفرات مجارف مقاومة للتآكل مبتكرة، وأنبوب هواء منحني محسن، ونظام نقل شامل فعال للغاية، مما يجعلها مصممة لتحقيق إنتاجية عالية وتكاليف صيانة أقل، وبالتالي تعتبر أداة عمل موثوقة لعمليات الطحن الخاصة بك.
