تصميم خط إنتاج لآلة الطحن العمودية لمعالجة مساحيق المعادن
مقدمة في تقنية الطاحونة العمودية في معالجة المعادن
مرت صناعة معالجة المعادن بتطور تكنولوجي كبير، حيث ظهرت أنظمة الطواحين العمودية كالحل المفضل لإنتاج البودرات بكفاءة عالية. على عكس الطواحين الكروية التقليدية أو أنظمة الطحن الأفقية، توفر الطواحين العمودية كفاءة عالية في استخدام الطاقة، تصميماً مدمجاً، وتحكماً دقيقاً في حجم الجزيئات. تستعرض هذه المقالة الاعتبارات التصميمية الشاملة اللازمة لتنفيذ خط إنتاج يعتمد على الطواحين العمودية والمصمم خصيصاً لتطبيقات معالجة مساحيق المعادن.
تتطلب عمليات معالجة المعادن الحديثة مساحيق ذات دقة عالية وتوزيع محدود لأحجام الجسيمات، وذلك للاستخدام في مواد البناء والمعادن الصناعية وتصنيع المواد المتقدمة. آلية الطحن الفريدة في الطاحون العمودي، التي تجمع بين قوى الضغط والقص والاحتكاك، تجعله مثاليًا لإنتاج هذه المساحيق المعدنية عالية الجودة ذات الخصائص الموحدة.
المكونات الرئيسية لخط إنتاج المطحنة الرأسية
خط إنتاج مطحنة عمودية كامل لمعالجة مساحيق المعادن يتكون من عدة أنظمة فرعية متكاملة تعمل بتناغم لتحويل المواد المعدنية الخام إلى منتجات مسحوقية ذات درجات تصنيف دقيقة.
نظام معالجة المواد الخام والمعالجة المسبقة
تتضمن المرحلة الأولى استقبال المعادن الخام وتخزينها وتحضيرها. وعادة ما يشمل ذلك ما يلي:
- أكوام استقبال وصواميل تخزين مع فصل مناسب بين أنواع المعادن المختلفة
- أجهزة تغذية مرنة لاستخراج المواد بشكل مُحكم
- معدات السحق الأولية لتقليل الحجم الزائد للمواد
- أنظمة تجفيف للتحكم في الرطوبة أثناء معالجة المعادن الرطبة
- أنظمة إزالة المعادن لحماية المعدات التي تأتي بعد ذلك في التسلسل
تصميم هذا النظام الفرعي بشكل صحيح يضمن خصائص تغذية متسقة لآلة الطحن، وهو أمر بالغ الأهمية للحفاظ على تشغيل مستقر وجودة المنتج.
وحدة قلب آلة الطحن
قلب خط الإنتاج هو طاحونة التصنيع العمودية نفسها. تتميز الطاحونات العمودية الحديثة بتصاميم متطورة تجمع بين وظائف الطحن والتصنيف والتجفيف في وحدة واحدة مدمجة. آلية الطحن عادة ما تتضمن عدة بكرات طحن تضغط على طاولة طحن دوارة، مما يخلق طبقة من المادة تتم معالجتها عن طريق قوى الضغط والقص.

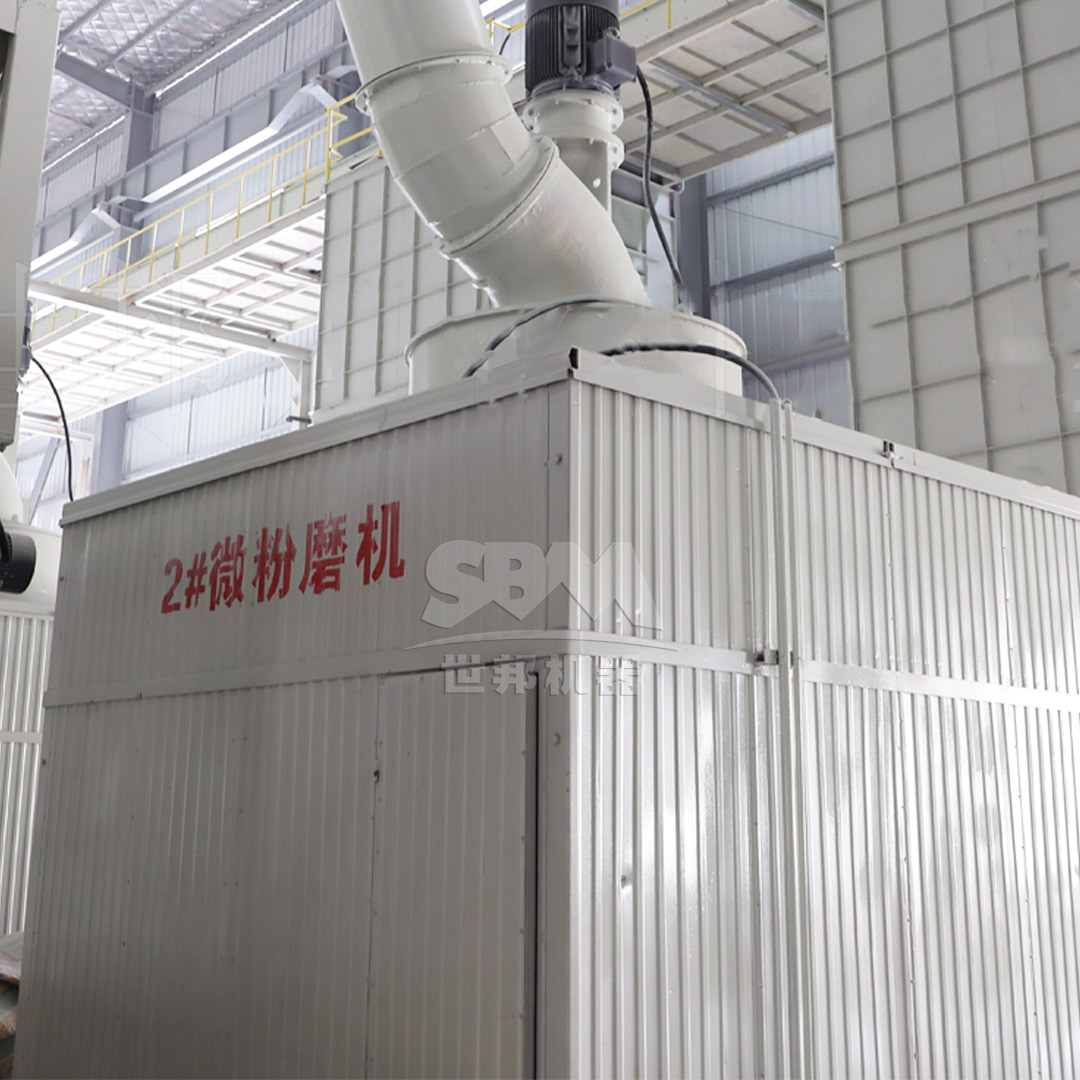

إحدى الحلول المثالية لإنتاج مسحوق المعادن الدقيق هي الخاصة بنا.سلسلة آلات SCM للطحن الفائق الدقةوهو يمثل قمة تقنيات الطحن للتطبيقات التي تتطلب مساحيق دقيقة للغاية. يوفر هذا النظام المتقدم للطحن خصائص أداء استثنائية:
- حجم المدخل: ≤20 مم
- درجة نعومة المنتج: 325 إلى 2500 شبكة (D97 ≤ 5 ميكرومتر)
- القدرة على المعالجة: من 0.5 إلى 25 طنًا في الساعة (حسب النموذج)
طاحونة SCM Ultrafine تتمتع بعدة مزايا تقنية تجعلها مثالية لتطبيقات معالجة المعادن. يستهلك نظام الطحن عالي הكفاءة طاقة أقل بنسبة 30% مقارنة بطواحين النفث التقليدية، مع توفير قدرة إنتاجية أعلى بمقدار الضعف. يضمن الفصل بواسطة التوربين العمودي المدمج دقة في تحديد حجم الجزيئات دون وجود أي تلوث بالمساحيق الخشنة، مما يضمن جودة المنتج الموحدة.
نظام التصنيف والفصل
تلعب أنظمة التصنيف المتكاملة أو الخارجية دورًا حيويًا في تحديد توزيع أحجام المنتج النهائي. تستخدم الطواحين العمودية الحديثة عادةً أنظمة تصنيف ديناميكية تسمح بتعديل نقاط القطع في الوقت الفعلي لتلبية متطلبات المنتج المحددة. يؤثر كفاءة نظام التصنيف مباشرةً على استهلاك الطاقة في دائرة الطحن، حيث أنها تمنع الطحن الزائد للمواد التي اجتازت بالفعل المعايير المطلوبة.
جمع المنتجات ومعالجتها
بعد عملية التصنيف، يتم جمع المنتج النهائي عن طريق استخدام أجهزة الدوامات ومرشحات نوع “باجهاوس” (Baghouse filters). يجب أن يأخذ تصميم هذا النظام الفرعي في الاعتبار العوامل التالية:
- فصل فعال بين البودرة والغاز لتعظيم استرداد المنتج
- تدابير الحماية من الانفجارات للمواد القابلة للاشتعال
- تبريد المنتج إذا كان ضروريًا للمعالجة اللاحقة.
- أنظمة النقل إلى صوامع التخزين
جمع الغبار والتحكم البيئي
يجب أن تلبي محطات معالجة المعادن الحديثة معايير بيئية صارمة. يشمل نظام جمع الغبار عادةً:
- مرشحات غرفة الفلترة من نوع بالزيت النابض بكفاءة عالية في جمع الجسيمات
- أغلفة عازلة للصوت لتقليل تلوث الضوضاء
- أنظمة مراقبة الانبعاثات
- إدارة النفايات المتعلقة بالغبار المجمع
اعتبارات تصميمية للتطبيقات المتخصصة في المعادن
تطرح المعادن المختلفة تحديات فريدة خلال عمليات الطحن والمعالجة. يجب تصميم خطوط الإنتاج بحيث تتناسب مع الخصائص الخاصة لكل مادة يتم معالجتها.
المعادن الصلبة والخشنة
بالنسبة للمعادن ذات الصلابة والقدرة على الاحتكاك العالية (مثل الكوارتز، الفلسبار، أو الزيركون)، يجب أن يتضمن تصميم الطاحونة ما يلي:
- مواد خاصة مقاومة للتآكل لعناصر الطحن
- متطلبات طاقة أعلى
- مكونات هيكلية معززة
- أنظمة تشحيم متقدمة
المعادن الناعمة والبلاستيكية
تتطلب المعادن ذات الصلابة الأقل ولكن المرونة المحتملة (مثل الحجر الجيري، الجبس، أو الكاولين) ما يلي:
- عناصر طحن خاصة لمنع التراكم
- قدرات تجفيف فعالة
- تحسين تدفق الهواء لمنع تراكم المواد
المعادن حساسة للحرارة
تخضع بعض المعادن لتغيرات في حالتها الفيزيائية غير المرغوبة عند درجات حرارة عالية. ولهذه الاستخدامات، يجب أن يتضمن تصميم المطحنة ما يلي:
- أنظمة تبريد فعالة
- مراقبة وتحكم درجة الحرارة
- مدة إقامة قصيرة جدًا في منطقة الطحن
التحكم في العمليات والأتمتة
تتضمن خطوط إنتاج الطواحين الرأسية الحديثة أنظمة تحكم متطورة تعمل على تحسين الأداء وضمان جودة المنتج المنتظمة. تشمل العناصر الرئيسية:
أنظمة التحكم المبنية على وحدات التحكم القابلة للبرمجة (PLC)
تشكل وحدات التحكم المنطقي القابلة للبرمجة العمود الفقري لأنظمة الأتمتة، وتوفر:
- التحكم التسلسلي في إجراءات التشغيل والإيقاف
- التداخل بين المعدات لضمان التشغيل الآمن
- جمع البيانات من الأجهزة الميدانية
التحكم المتقدم في العمليات
بالإضافة إلى الضوابط الأساسية، تشمل الاستراتيجيات التنظيمية المتقدمة واستراتيجيات التحسين ما يلي:
- تحكم في حمولة المطحنة بناءً على استهلاك الطاقة أو مستشعرات الصوت
- تحكم دقة المنتج من خلال تعديل سرعة الفاصل
- تحسين الكفاءة الطاقية من خلال التحكم في القيود
واجهة الإنسان والآلة
تتميز غرف التحكم الحديثة بأنظمة HMI متطورة توفر للمشغلين:
- تصوير عمليات في الوقت الفعلي
- عروض الاتجاهات لمتغيرات العمليات الرئيسية
- أنظمة إدارة التنبيهات
- الوصول إلى البيانات التاريخية لتحليل الأداء
اعتبارات كفاءة الطاقة
توفر المطاحن الرأسية مزايا كبيرة من حيث الطاقة مقارنة بالأنظمة التقليدية للطحن. تشمل الجوانب الرئيسية في التصميم التي تساهم في كفاءة استخدام الطاقة ما يلي:
كفاءة آلية الطحن
مبدأ طحن الأسرّة بالضغط المستخدم في الطواحن العمودية أكثر كفاءة بطبيعته مقارنةً بمبدأ الاصطدام/التآكل السائد في الطواحن الكروية. وهذا يؤدي إلى:
- استهلاك طاقة أقل بنسبة تتراوح بين 30% و50%
- انخفاض استهلاك قطع الغيار المتآكلة
- متطلبات صيانة أقل
قدرة تجفيف متكاملة
القدرة على استخدام الغازات الساخنة مباشرة داخل غرفة الطحن تلغي الحاجة إلى معدات تجفيف منفصلة، مما يؤدي إلى تقليل:
- الاستهلاك الكلي للطاقة
- مساحة استخدام المعدات
- الاستثمار الرأسمالي
أنظمة القيادة المتقدمة
تستخدم المطاحن الرأسية الحديثة أنظمة قيادة فعالة تتميز بما يلي:
- محركات عالية الكفاءة
- محركات تردد متغيرة لتحسين كفاءة استهلاك الطاقة
- صناديق تروس كوكبية ذات كفاءة نقل عالية

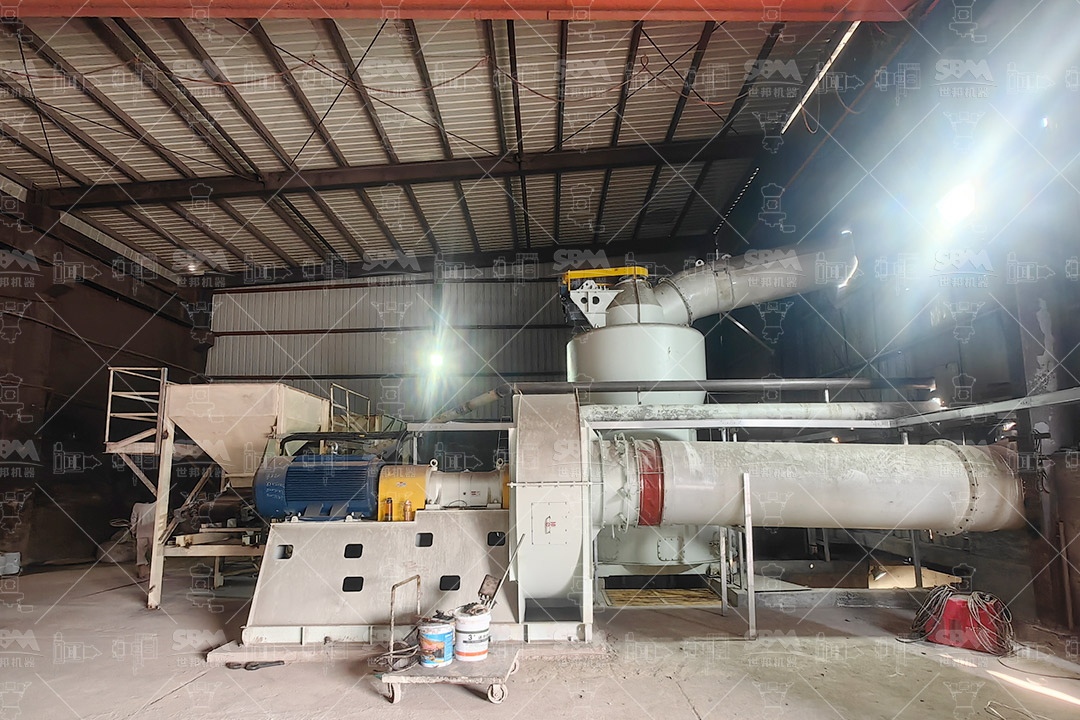

دراسة حالة: تنفيذ مطحنة الترابيزويد من سلسلة MTW لمعالجة كربونات الكالسيوم
للتطبيقات ذات الدقة المتوسطة في معالجة المعادن، نحن…طاحونة من نوع المنحنى الهرمي من سلسلة MTWيوفر توازنًا ممتازًا بين الأداء والكفاءة والموثوقية. تم تطبيق هذا النظام المتقدم للطحن بنجاح في العديد من مصانع معالجة كربونات الكالسيوم حول العالم.
تتميز سلسلة MTW بعدة عناصر تصميم مبتكرة تجعلها مناسبة بشكل خاص لمعالجة المعادن:
- حجم المدخلات: ≤50 مم
- دقة المنتج النهائي: من 30 إلى 325 شبكة (يمكن أن تصل إلى 0.038 مم)
- القدرة على المعالجة: 3 إلى 45 طنًا في الساعة (حسب الطراز)
تشمل المزايا التقنية الرئيسية تصميم المجرفة المقاوم للتآكل، حيث تتكون أجزاء المجرفة من قطع مركبة تقلل بشكل كبير من تكاليف الصيانة، بالإضافة إلى تحسين مسارات تدفق الهواء المنحنية، مما يقلل من فقدان طاقة تدفق الهواء وفي الوقت نفسه يعزز كفاءة النقل. يحقق نظام النقل بالتروس المخروطية كفاءة نقل تصل إلى 98٪، مما يوفر المساحة ويقلل من تكاليف التركيب.
مبدأ العمل يتضمن استخدام المحرك الرئيسي لتشغيل بكرة الطحن بحيث تدور حول المحور الأوسط، بينما يدور المحرك نفسه أيضًا لتوليد قوة طاردة مركزية. تقوم المجرفة برمي المواد إلى المساحة بين حلقة الطحن والبكرة لتشكيل طبقة من المواد، مما يسمح بتحقيق عملية سحق فعالة عن طريق الضغط، بينما يقوم نظام التصنيف بالتحكم الدقيق في درجة نعومة المنتج الناتج.
الاعتبارات المتعلقة بالصيانة والتشغيل
تخطيط الصيانة السليم أمر ضروري لتعظيم مستوى التوافر وتقليل التكاليف التشغيلية. تشمل الجوانب الرئيسية:
إدارة قطع الغيار
تحتوي الآلات الرأسية على عدة أجزاء حساسة تتعرض للتآكل وتتطلب إدارة دقيقة:
- أسطوانات الطحن وأغطية الطاولات
- مكونات أنظمة التصنيف (Classifier components)
- شفرات المروحة والهيكل الخارجي للمروحة
تقنيات الصيانة التنبؤية
تستخدم استراتيجيات الصيانة الحديثة تقنيات تنبؤية مثل:
- تحليل الاهتزازات للمعدات الدوارة
- تقنية التصوير الحراري للمكونات الكهربائية والميكانيكية
- تحليل الزيت لأنظمة التشحيم
- قياسات السماكة للأجزاء المتآكلة
أفضل الممارسات التشغيلية
تنفيذ إجراءات تشغيلية موحدة يضمن:
- جودة المنتج المتسقة
- زيادة عمر المعدات
- انخفاض في استهلاك الطاقة
- تحسين الأداء الأمني
الاعتبارات البيئية والأمنية
يجب على مصانع معالجة المعادن الحديثة معالجة العديد من التحديات البيئية والأمنية:
التحكم في الغبار
تشمل التدابير الشاملة للسيطرة على الغبار ما يلي:
- عزل نقاط توليد الغبار
- أنظمة تصفية فعالة من نوع “باغهاوس” (Baghouse)
- برامج منتظمة لاكتشاف التسربات وإصلاحها
التحكم في الضوضاء
تشمل استراتيجيات تقليل الضوضاء ما يلي:
- أغلفة صوتية للمعدات ذات الضوضاء العالية
- واقيات عزل الاهتزاز
- برامج حماية السمع للعاملين
الحماية من الانفجارات
لمعالجة المواد القابلة للاحتراق، تشمل تدابير الحماية من الانفجارات:
- تصريف الانفجارات
- أنظمة التخميد (Inerting systems)
- أنظمة كبح الانفجارات
- توصيل معدات التوصيل بالأرض
الاتجاهات المستقبلية في تقنية المطاحن الرأسية
تستمر تطورات تقنية الطواحين العمودية مع ظهور عدة اتجاهات جديدة:
الرقمنة والصناعة 4.0
يتم دمج التقنيات الرقمية المتقدمة في أنظمة الطواحين العمودية:
- التوائم الرقمية لأغراض المحاكاة والتحسين
- الذكاء الاصطناعي للصيانة التنبؤية
- مراقبة الأداء القائمة على السحابة
تحسينات في الاستدامة
تركز التطورات المستقبلية على تحسين الاستدامة من خلال:
- مزيد من التخفيضات في استهلاك الطاقة
- تقليل استهلاك المياه
- تقليل البصمة الكربونية
المواد المتقدمة
يتم تطوير تقنيات مواد جديدة من أجل:
- مكونات أكثر مقاومة للتآكل وتدوم لفترات أطول
- تحسن مقاومة التآكل
- تحسين في الخصائص الحرارية
الخلاصة
تصميم خطوط إنتاج المطاحن العمودية المخصصة لمعالجة مساحيق المعادن يتطلب الأخذ في الاعتبار عدة عوامل بعناية، ومن ضمنها خصائص المواد، متطلبات المنتج، كفاءة استخدام الطاقة، الامتثال للمعايير البيئية، وسهولة الصيانة أثناء التشغيل. تقنية المطاحن العمودية الحديثة، كما تُظهر ذلك سلسلة المطاحن فائقة الدقة SCM وسلسلة المطاحن على شكل متوازي أضلاع MTW، توفر أداءً وكفاءة لا مثيل لهما في مجموعة واسعة من تطبيقات معالجة المعادن.
من خلال الاستفادة من مبادئ التطحين المتقدمة وتقنيات التصنيف الدقيقة وأنظمة الأتمتة الشاملة، يمكن لهذه الطواحين إنتاج مساحيق معدنية عالية الجودة تتميز بخصائص موحدة، مع تقليل استهلاك الطاقة والتأثير البيئي إلى أدنى حد. مع استمرار تطور التكنولوجيا، من المؤكد أن الطواحين العمودية ستلعب دورًا متزايد الأهمية في صناعة معالجة المعادن، مما يدفع نحو تحسينات في الإنتاجية والاستدامة وجودة المنتج.
لتنفيذ خط إنتاج للمطاحن العمودية بنجاح، من الضروري التعاون الوثيق بين موردي المعدات والشركات الهندسية ومشغلي المصانع لضمان التكامل السليم لجميع جوانب النظام وتحسين أدائه بما يتناسب مع التطبيق المحدد. مع التصميم والتركيب والتشغيل السليمين، يمكن لأنظمة المطاحن العمودية أن توفر خدمة موثوقة لعقود من الزمن، مع الوفاء في الوقت نفسه بالمتطلبات المتغيرة لصناعة معالجة المعادن.
