تحليل الميزات الهيكلية لطاحونة الأسطوانات العمودية من خلال الرسم البياني

مقدمة

آلات الطحن بالأسطوانات العمودية (Vertical Roller Mills – VRMs) تعتبر معدات حيوية في صناعة الطحن، وهي معروفة بكفاءتها العالية ودقتها وقدرتها على التكيف مع الظروف المختلفة. تتناول هذه المقالة الميزات الهيكلية لآلات الطحن بالأسطوانات العمودية، مع التركيز على المكونات الرئيسية ووظائفها، وذلك بمساعدة الرسوم التوضيحية والمعلومات التقنية. كما سنستعرض كيف تعكس تصاميم آلات الطحن بالأسطوانات العمودية المتقدمة، مثل آلة SCM Ultrafine Mill وآلة LM Series Vertical Roller Mill، هذه الميزات من خلال أداء ممتاز وابتكارات رائدة.

المكونات الهيكلية لطواحن الأسطوانات العمودية

تتكون آلات الطحن بالتقنية الافتراضية (VRM – Virtual Reality Grinding Machines) من عدة أجزاء أساسية تعمل بتناغم لتحقيق عملية طحن دقيقة ومتميزة. تشمل المكونات الرئيسية طاولة الطحن، والأسطوانات، وجهاز التصنيف، ونظام القيادة، والهيكل الخارجي للآلة. يلعب كل عنصر دورًا حيويًا في تشغيل الآلة.

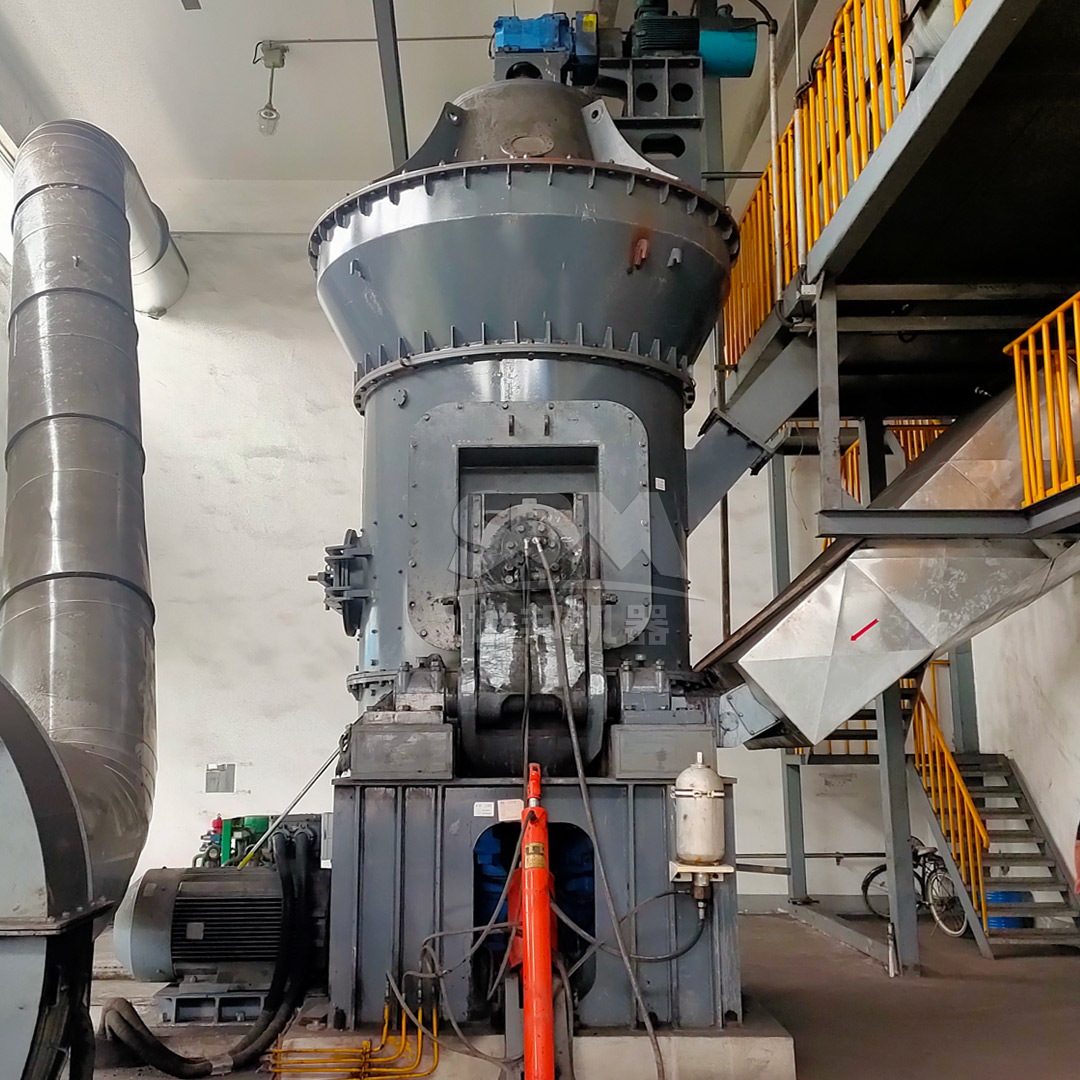

طاولة الطحن والأسطوانات

طاولة الطحن هي سطح دوار يتم فيه إدخال المواد وطحنها بواسطة الأسطوانات. عادةً ما يكون هناك ما بين اثنتين وأربع أسطوانات، وتضغط هذه الأسطوانات على طبقة المواد الموجودة على الطاولة، مما يؤدي إلى حدوث قوى ضغط وقوى قص تساعد في تفتيت الجزيئات. يتميز مطحن الأسطوانات العمودي من سلسلة LM لدينا بطاولة طحن متينة وأسطوانات مصنوعة من مواد خاصة، مما يضمن عمرًا افتراضيًا أطول وأداءً مستقرًا. على سبيل المثال، يمكن لطراز LM220K التعامل مع ما يصل إلى 105 أطنان في الساعة من المواد بحجم دخول لا يزيد عن 50 مم، مما يدل على قدرة عالية ومتانة كبيرة.

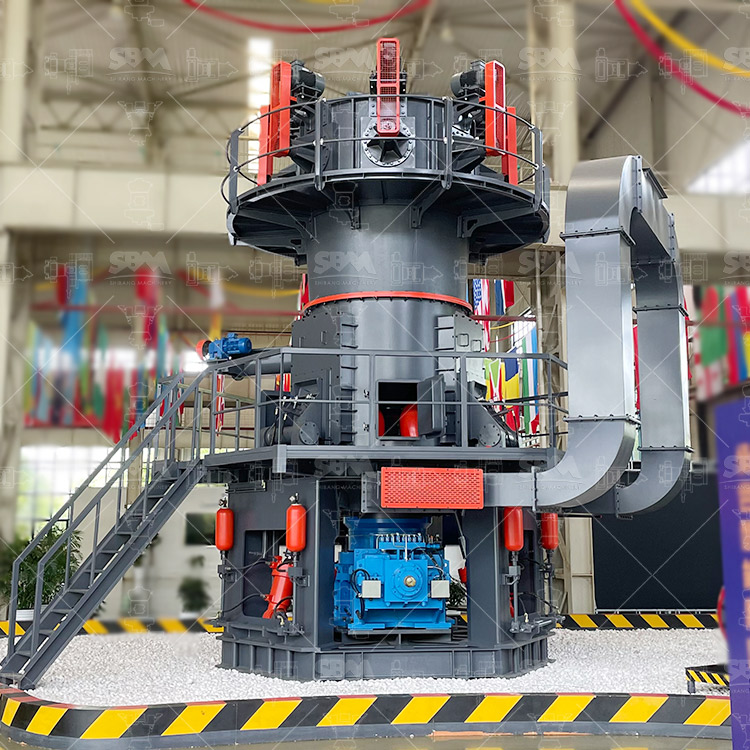

نظام التصنيف

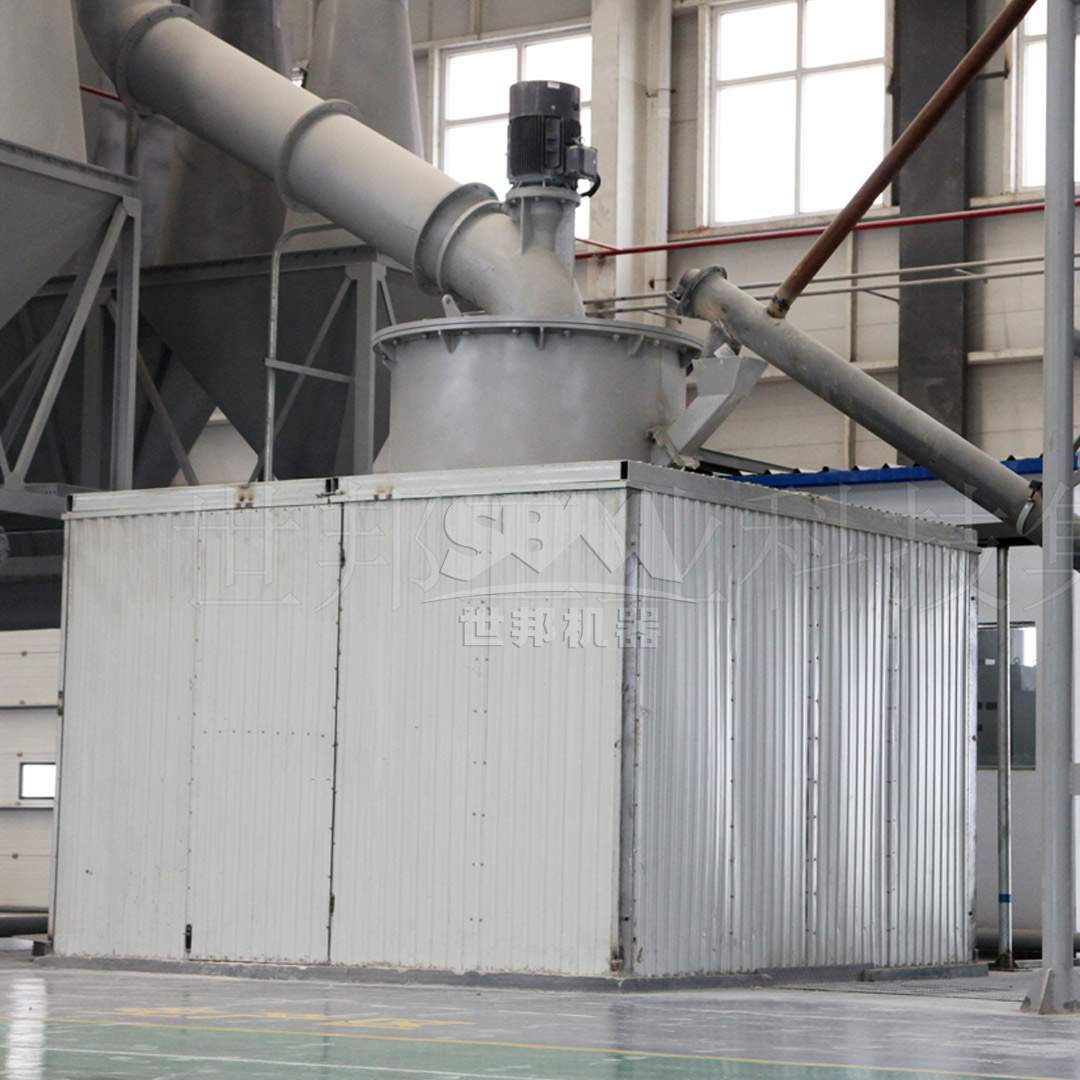

المصنف أمر حيوي للتحكم في دقة المنتج؛ فهو يفصل الجزيئات الدقيقة عن الجزيئات الخشنة، ويعيد الجزيئات الخشنة لإعادة طحنها. تتميز أجهزة طحن VRM المتقدمة، مثل مطحنة SCM Ultrafine الخاصة بنا، بوجود مصنف توربيني عمودي يحقق توزيعًا دقيقًا لأحجام الجزيئات، حيث تتراوح دقة المنتج الناتج بين 325 و2500 شبكة (D97≤5 ميكرومتر). وهذا يضمن جودة منتج موحدة دون تلوث بالمسحوق الخشن.

نظام القيادة ونقل الحركة

نظام الدفع، الذي عادةً ما يتكون من محرك ومخفض سرعة، يغذي طاولة الطحن. التحويل الفعال للطاقة أمر بالغ الأهمية لتقليل استهلاك الطاقة. تستخدم مطحنة سلسلة MTW عجلات مخروطية في نظام النقل الشامل، بكفاءة تصل إلى 98%، مما يوفر المساحة ويقلل من تكاليف التركيب. يقلل هذا التصميم من خسارة الطاقة ويعزز من موثوقية المطحنة.

المزايا التكنولوجية في وحدات التحكم في العرض الافتراضي الحديثة (VRMs)

تدمج بطاقات الرسوميات الحديثة (VRMs) عدة تطورات تكنولوجية تعزز الأداء والكفاءة والاستدامة.

كفاءة الطاقة

تم تصميم آلات VRM لاستهلاك طاقة أقل مقارنة بالطواحين التقليدية. على سبيل المثال، تقلل طاحونتنا SCM Ultrafine Mill من استهلاك الطاقة بنسبة 30٪، مع مضاعفة إنتاجية طواحين النفث في الوقت نفسه. تقوم أنظمة التحكم الذكية تلقائيًا بتعديل المعايير التشغيلية بناءً على المعلومات الواردة في الوقت الفعلي، مما يعزز كفاءة استخدام الطاقة.

الدقة والتحكم

تضمن أنظمة التصنيف عالية الدقة والأنظمة الأوتوماتيكية جودة منتجات متسقة. يتميز مطحنة الأسطوانات العمودية من سلسلة LM بنظام تحكم أوتوماتيكي متقدم يدعم التشغيل عن بعد والتشغيل المحلي، مما يقلل من التدخل اليدوي ويعزز الدقة. وهذا واضح بشكل خاص في طرازات مثل LM130X-GX، التي توفر دقة تتراوح بين 325 و600 شبكة.

المتانة والصيانة

تمنح المواد المتينة والتصاميم المبتكرة عمرًا أطول للمكونات الحيوية. تستخدم وحدات التحكم في التيار الكهربائي (VRMs) لدينا بكرات سبيكة خاصة وحلقات طحن تدوم لفترات أطول بكثير من الأجزاء التقليدية. تضمن غرفة طحن البراغي بدون محامل (bearingless screw grinding chamber) الموجودة في مطحنة SCM Ultrafine Mill تشغيلًا مستقرًا مع الحاجة إلى صيانة قليلة للغاية.

اختلافات التصميم المتخصصة للتطبيقات

تم تصميم وحدات التحكم في التشغيل الفيزيائي (VRMs) خصيصًا لتطبيقات مختلفة مثل طحن المعادن، وتحطيم الفحم، ومعالجة الرماد الناتج عن العمليات الصناعية. كل نوع من هذه الوحدات يتمتع بخصائص فريدة تمكّنه من التعامل مع مواد ومتطلبات معينة بكفاءة عالية.

أسطوانات طحن المعادن

لمعالجة المعادن، توفر طواحين الطحن بالفيديو مثل طرازات LM130K إلى LM280K إنتاجًا يتراوح بين 10 إلى 170 طنًا في الساعة، مع قابلية تعديل درجة النعومة بين 170 و40 ميكرومتر. هذه الطواحين مثالية للصناعات التي تحتاج إلى عمليات طحن دقيقة بسعة عالية.

مطاحن الفحم والخبث

آلات طحن الفحم، مثل سلسلات LM80M إلى LM280M، مصممة لطحن الفحم بكفاءة عالية مع إمكانية التحكم في درجة النعومة (R0.08mm – 5-20%). أما آلات طحن الخبث، مثل سلسلات LM130N إلى LM370N، فهي تعالج الخبث الرطب بسعة إنتاجية تصل إلى 110 أطنان في الساعة، وتنتج مسحوقًا يتمتع بمساحة سطحية خاصة تزيد عن 420 متر مربع لكل كيلوغرام.

توصية: طاحونة SCM Ultrafine Mill وطاحونة LM Series Vertical Roller Mill

استنادًا إلى التحليل الهيكلي، نوصي بشدة باستخدام منتجنا.طاحونة SCM فائقة الدقةوطاحونة الأسطوانات الرأسية من سلسلة LMنظرًا لأدائهم المتميز، فإن طاحونة SCM Ultrafine متفوقة في إنتاج الغبار الدقيق للغاية (بحجم 5-45 ميكرومتر) بكفاءة عالية واستهلاك منخفض للطاقة. على سبيل المثال، يمكن لطراز SCM1680 معالجة من 5 إلى 25 طنًا في الساعة باستخدام محرك رئيسي بقوة 315 كيلوواط. في الوقت نفسه، توفر سلسلة LM مرونة في التعامل مع أنواع مختلفة من المواد، حيث يوفر طراز LM220K قدرة عالية (من 36 إلى 105 أطنان في الساعة) بالإضافة إلى وظائف متكاملة للطحن والتجفيف والتصنيف.

الفوائد البيئية والاقتصادية

تساهم وحدات التحكم في الترددات الفائقة (VRMs) بشكل كبير في الاستدامة البيئية وتقليل التكاليف. تقلل تصميماتها المغلقة من انبعاثات الغبار، حيث تحقق أجهزة جمع الغبار ذات النبضات كفاءة تتجاوز المعايير الدولية. يتم الحفاظ على مستويات الضوضاء أقل من 75 ديسيبل، مما يضمن بيئة عمل أكثر أمانًا. من الناحية الاقتصادية، تؤدي التكاليف المنخفضة للطاقة والصيانة إلى انخفاض المصاريف التشغيلية، مما يجعل وحدات VRMs استثمارًا ذكيًا للصناعات الحديثة.

الخلاصة

تمثل طواحين الأسطوانات العمودية قمة تقنيات الطحن، حيث تجمع بين خصائص هيكلية متينة وأنظمة تحكم متقدمة لتحقيق أداء مثالي. من خلال التحليل الدقيق، من الواضح أن طواحين الأسطوانات العمودية مثل طاحونة SCM Ultrafine Mill وسلسلة LM تقدم كفاءة ودقة وموثوقية لا مثيل لها. من خلال استخدام هذه الطواحين، يمكن للصناعات تحقيق جودة منتجات ممتازة مع الالتزام بالمعايير البيئية والاقتصادية.
