كيف تعمل آلة طحن الحجر الجيري؟ مقدمة عن آلات طحن الحجر الجيري

مقدمة في طحن الحجر الجيري

الحجر الجيري، وهو صخرة رسوبية تتكون بشكل رئيسي من كربونات الكالسيوم (CaCO3)، يعتبر واحدًا من أكثر المعادن الصناعية تنوعًا واستخدامًا على نطاق واسع. تشمل تطبيقاته البناء والزراعة وحماية البيئة والتصنيع. ومع ذلك، يجب معالجة الحجر الجيري الخام إلى مسحوق ناعم لاستغلال إمكانياته الكاملة. هنا تأتي دور آلات طحن الحجر الجيري؛ هذه الآلات المتخصصة تحول الصخور الخشنة إلى أبعاد مسحوق دقيقة ومتحكمة بدقة، مما يسمح باستخدامها في مجالات متعددة مثل إنتاج الأسمنت وإزالة الكبريت من غازات المداخن، وكمكملات غذائية للحيوانات، والتطبيقات الدوائية.

عملية طحن الحجر الجيري تمثل في الوقت نفسه فنًا وعلمًا، حيث تتطلب آلات متطورة قادرة على التعامل مع قوة الاحتكاك الناتجة عن المادة، مع الوصول في الوقت نفسه إلى الدقة المرجوة ومعدلات الإنتاج المطلوبة. لقد تطورت تقنيات الطحن الحديثة بشكل كبير، من طرق الطحن البسيطة إلى أنظمة متكاملة وعالية الكفاءة تعمل على تحسين استهلاك الطاقة وجودة المنتج وموثوقية التشغيل.

المبادئ الأساسية لطحن الحجر الجيري

تعمل جميع آلات طحن الحجر الجيري على المبدأ الأساسي المتمثل في تقليل حجم الجزيئات من خلال القوى الميكانيكية. ومع ذلك، فإن الآلية المستخدمة تختلف بشكل كبير بين أنواع الآلات المختلفة، حيث يوفر كل نوع مزايا مميزة لتطبيقات معينة.

آليات تقليل الحجم

يعتمد طحن الحجر الجيري على عدة آليات أساسية لتقليل الحجم:

• الضغطيتم سحق المادة بين سطحين متقابلين، وهو مثالي لعمليات الطحن من النوع الخشن إلى المتوسط.
• التأثيرتتسبب الاصطدامات السريعة بين الجسيمات وعناصر الطحن في حدوث شقوق في جميع أنحاء المادة.
• ينتج تأثير احتكاك الجسيمات على بعضها البعض بسبب التآكل (Attrition) مساحيق ناعمة ذات بنية متحكم فيها.
• القص (الشق)قوى القطع تخترق المواد بكفاءة، وهي مناسبة بشكل خاص لبعض التركيبات البلورية.

تجمع معظم مطاحن طحن الحجر الجيري الصناعي بين عدة آليات لتحسين الكفاءة. يعتمد اختيار الآليات المناسبة على خصائص المنتج المرغوب فيه، وخصائص المواد الخام المستخدمة، بالإضافة إلى الاعتبارات الاقتصادية.

تكوينات دوائر الطحن

تعتمد عمليات طحن الحجر الجيري عادةً إما على واحدة أو الأخرى من هذين التكوينين الأساسيين للدوائر:

• طحن بدائرة مفتوحةتمر المواد عبر المطحنة مرة واحدة دون تصنيف أو إعادة تدوير. هذا التكوين الأبسط مناسب عندما يكون قبول توزيع واسع لأحجام الجزيئات مقبولًا.
• طحن الدائرة المغلقةيتضمن نظام تصنيف يفصل بين المنتج الناعم والمواد الخشنة، حيث يتم إعادة المواد الخشنة إلى المطحنة للطحن مرة أخرى. يوفر هذا التكوين تحكمًا أفضل في دقة المنتج وكفاءة أعلى.

تفضل مصانع طحن الحجر الجيري الحديثة بشكل متزايد أنظمة الدورة المغلقة بسبب كفاءتها العالية في استخدام الطاقة وإمكانيتها الأفضل في التحكم في جودة المنتج، على الرغم من تعقيدها وتكلفتها الأعلى في البداية.

أنواع طواحين طحن الحجر الجيري

تستخدم صناعة معالجة الحجر الجيري أنواعًا مختلفة من آلات الطحن، وكل منها مصممة لتلبية نطاقات محددة من أحجام المواد الخام، ودرجة نعومة المنتج، ومتطلبات السعة.

طواحن الكرات

تعد طواحين الكرات واحدة من أقدم وأكثر التقنيات استخدامًا في طحن الحجر الجيري. هذه الأسطوانات الدوارة التي تحتوي على مواد الطحن (عادةً كرات فولاذية) تستخدم قوى الاصطدام والتآكل لتقليل حجم الجزيئات. عندما تدور الطاحنة، ترتفع الكرات ثم تسقط على المادة مما يخلق عملية طحن.

الخصائص الرئيسية لطواحين الكرات المستخدمة في طحن الحجر الجيري تشمل:

• قدرة على تغطية نطاق واسع من أحجام الجزيئات (0.074-0.8 مم)
• موثوقية عالية وتشغيل بسيط
• ملاءمة لكل من عمليات الطحن الرطبة والجافة
• تصاميم ذات سعة كبيرة تصل إلى 450 طنًا في الساعة

ومع ذلك، تعاني طواحن الكرات من استهلاك طاقة مرتفع نسبيًا وكفاءة محدودة عند إنتاج مساحيق ناعمة جدًا. لا تزال هذه الطواحن شائعة الاستخدام في التطبيقات التي تتطلب درجة نعومة متوسطة إلى كبيرة، حيث توفر متانتها وبساطتها مزايا اقتصادية.

طواحين الأسطوانات العمودية (VRM)

لقد غيرت طواحين الأسطوانات العمودية من شكل عملية طحن الحجر الجيري بفضل كفاءتها العالية في استخدام الطاقة وتصميمها المدمج. في طاحونة الأسطوانات العمودية (VRM)، يتم تغذية المواد على طاولة طحن دوارة، حيث تؤدي الأسطوانات إلى تطبيق ضغط على المواد مما يسبب سحق الحجر الجيري على سطح الطاولة. كما تعمل تيارات من الغاز الساخن على تجفيف المواد ونقل البودرة المطحونة إلى جهاز التصنيف.

توفر وحدات التحكم في الدوران (VRMs) مزايا كبيرة في عملية طحن الحجر الجيري:

• استهلاك الطاقة أقل بنسبة 30-50% مقارنة بالطواحين الكروية.
• التجفيف والطحن والتصنيف المتكامل في وحدة واحدة
• مساحة صغيرة جدًا، حيث تحتاج إلى 50% من المساحة المطلوبة فقط.
• تحكم ممتاز في دقة المنتج
• مستويات ضوضاء مخفضة (عادةً ≤80 ديسيبل)

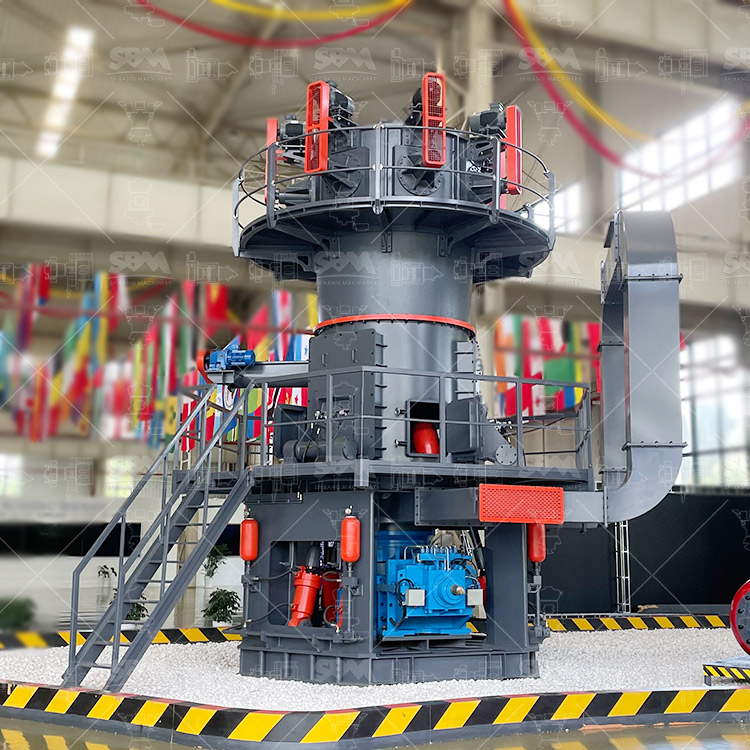

نحنطاحونة الأسطوانات العمودية من سلسلة LMتمثل هذه الآلات تكنولوجيا VRM الحديثة من خلال ميزاتها المتقدمة التي تم تصميمها خصيصًا لمعالجة الحجر الجيري. حيث تصل أحجام المواد المدخلة إلى 50 مم، وتتراوح درجة نعومة المنتج النهائي بين 30 و325 شبكة (وتصل بعض الطرازات الخاصة إلى 600 شبكة)، وتتراوح السعات التشغيلية بين 3 و250 طنًا في الساعة. يجمع التصميم المكثف بين عدة وظائف في وحدة واحدة، مما يقلل من مساحة الاحتلال بنسبة 50٪ ومن تكاليف البنية التحتية بنسبة 40٪. كما أن تصميم الأسطوانات والأقراص غير الملامس يزيد من عمر قطع الاحتكاك ثلاثة أضعاف، وفي الوقت نفسه يقلل من استهلاك الطاقة بنسبة 30٪ إلى 40٪ مقارنة بأنظمة الطحن بالكرات.

آلات طحن فائقة الدقة

بالنسبة للتطبيقات التي تتطلب مساحيق حجر الجير ناعمة للغاية (عادةً أقل من 10 ميكرون)، فإنه من الضروري استخدام آلات طحن فائقة الدقة متخصصة. تعتمد هذه الآلات مبادئ طحن متقدمة وأنظمة تصنيف دقيقة لتحقيق أحجام جزيئية يصعب الحصول عليها باستخدام المعدات التقليدية.

نحن…طاحونة فائقة الدقة من سلسلة SCMتمثل هذه الآلة الطريقة الرائدة في تقنية طحن الحجر الجيري فائق الدقة. إنها قادرة على إنتاج مساحيق بدقة تتراوح بين 325 و2500 شبكة (D97 ≤ 5μm)، وتعمل بكفاءة ملحوظة. يعتمد مبدأ عملها على دفع المحرك الرئيسي لدوران حلقات الطحن ذات الطبقات الثلاث، حيث يتم توزيع المادة في مسار الطحن بواسطة القوة الطاردة المركزية وتخضع لعملية طحن طبقة تلو الأخرى. يضمن جهاز تصنيف التوربين العمودي دقة في تحديد حجم الجزيئات دون تلوث بالمساحيق الخشنة، مما ينتج منتجات موحدة للغاية.

توفر سلسلة SCM مزايا تقنية متميزة للتطبيقات الصعبة التي تتطلب استخدام الحجر الجيري:

• كفاءة عالية وتوفير في الطاقة (High Efficiency and Energy Saving)قدرة تعادل ضعف قدرة مطاحن النفاثات، مع استهلاك للطاقة أقل بنسبة 30٪، وتتميز بنظام تحكم ذكي يوفر تغذية راجعة تلقائية حول دقة المنتج.
• تصنيف عالي الدقة (High-Precision Classification)يتيح صانع التصنيف بالتوربين العمودي التحكم الدقيق في توزيع أحجام الجسيمات.
• تصميم متين (Durable Design)أسطوانات المواد الخاصة وحلقات الطحن تزيد من عمر الخدمة عدة مرات، كما أن غرفة الطحن بالمسمارات بدون محامل تضمن تشغيلًا مستقرًا.
• الحماية البيئية وانخفاض الضوضاء (Environmental Protection and Low Noise)كفاءة جمع الغبار عند تشغيل الجهاز تتجاوز المعايير الدولية، كما أن تصميم الغرفة المانعة للصوت يحافظ على مستويات الضوضاء أقل من أو تساوي 75 ديسيبل (dB).

مع وجود طرازات تتراوح من SCM800 (سعة تتراوح بين 0.5 إلى 4.5 طن/ساعة) إلى SCM1680 (سعة تتراوح بين 5.0 إلى 25 طن/ساعة)، فإن هذه السلسلة من الطواحين توفر حلولًا لمتطلبات الإنتاج المختلفة مع الحفاظ على جودة منتج موحدة عبر نطاق الدقة.

المكونات الرئيسية لأنظمة طحن الحجر الجيري

يتكون نظام طحن الحجر الجيري الكامل من عدة مكونات رئيسية تعمل بتناغم لتحقيق أداء مثالي.

أنظمة التغذية

التغذية المستمرة والمُحكمة ضرورية لتشغيل المطحنة بشكل مستقر. يتم استخدام آليات تغذية مختلفة حسب خصائص المواد وتصميم النظام:

• أنظمة التغذية الاهتزازيةتوفير التحكم الدقيق في معدل التغذية للمواد ذات التدفق الحر.
• مغذيات البراغيمناسب للمواد ذات الخصائص السيئة في التدفق أو التي تتطلب وظيفة بوابة هوائية.
• مغذيات الحزامتعامل مع كميات كبيرة من المواد باستخدام عمليات وصيانة بسيطة.

غالبًا ما تشتمل أنظمة الطحن الحديثة على أجهزة وزن ودوائر تحكم للحفاظ على معدلات التغذية المثلى بناءً على استهلاك الطاقة للمطحنة وغيرها من معايير التشغيل.

أنظمة التصنيف

يُعد التصنيف بلا شك الجانب الأكثر أهمية في دوائر الطحن الحديثة، حيث يحدد درجة نعومة المنتج النهائي وكفاءة النظام بشكل عام. يتم استخدام عدة أنواع من أجهزة التصنيف في عملية طحن الحجر الجيري:

• مصنفات ثابتة (Static Classifiers)استخدم القوى الجاذبية والقوى القصورية للفصل، وهذا مناسب للفصل الخشن.
• المصنفات الديناميكيةاستخدم شفرات دوارة لتوليد قوى طاردة مركزية، مما يسمح بإجراء قطع دقيقة في نطاق الجزيئات الدقيقة.
• فئات التصنيف عالية الكفاءةاجمع بين مبادئ الفصل المتعددة لتحقيق دقة أعلى في عملية الفصل.

اختيار تقنية التصنيف المناسبة يعتمد على دقة المنتج المستهدف، والكفاءة المطلوبة، والاعتبارات الاقتصادية. توفر أنظمة التصنيف الحديثة معايير قابلة للتعديل لتلبية متطلبات المنتجات المختلفة دون الحاجة إلى تغييرات ميكانيكية.

جمع الغبار ومعالجة المواد

ينتج طحن الحجر الجيري كميات كبيرة من الغبار الدقيق الذي يجب احتواؤه وجمعه سواء لاسترجاع المنتج أو للالتزام بالمعايير البيئية. تعتمد الأنظمة الحديثة عادةً على الطرق التالية:

• فلاتر من نوع باغهاوس (Baghouse Filters)مرشحات نسيج عالية الكفاءة قادرة على امتصاص جسيمات دقيقة جدًا (أقل من الميكرون).
• تنظيف بالنبضات والرش (Pulse-Jet Cleaning)تحافظ أنظمة التنظيف الأوتوماتيكية على أداء المرشحات دون التأثير على سير العمليات.
• أجهزة فصل بالأعاصيرغالبًا ما يتم استخدامها كمفرقات مسبقة لتقليل العبء على المرشحات النهائية.

تصميم أنظمة التعامل مع المواد بشكل سليم أمر في غاية الأهمية، حيث يضمن نقل المنتج بسلاسة بين مراحل العملية مع تقليل التلف والتفرقة إلى أدنى حد ممكن.

العوامل المؤثرة على كفاءة طحن الحجر الجيري

هناك عدة عوامل مادية وتشغيلية تؤثر بشكل كبير على أداء وكفاءة عمليات طحن الحجر الجيري.

خصائص المواد

تختلف قابلية طحن الحجر الجيري بشكل كبير اعتمادًا على نشأته الجيولوجية وتركيبه:

• الصلابةيتم قياس صلابة الحجر الجيري على مقياس موهس، وتتراوح عادةً ما بين 2 و3 لأنواع الحجر الجيري الكلسي النقي، و4 لأنواع الحجر الجيري الدولوميتي.
• يؤثر محتوى الرطوبة على خصائص التدفق، وقد يلزم تجفيف المادة مسبقًا لتحقيق أفضل نتائج في عملية الطحن.
• التركيب الكيميائيالشوائب مثل السيليكا تزيد من قوة الاحتكاك وتؤثر على جودة المنتج.
• البنية البلوريةتؤثر العوامل المختلفة على أنماط التلف ومتطلبات الطاقة.

التصنيف الصحيح لمواد العلف ضروري لاختيار المعدات المناسبة وتحسين معايير التشغيل.

معلمات التشغيل

المعايير التشغيلية الرئيسية التي تؤثر على كفاءة عملية الطحن تشمل:

• معدل التغذيةيجب تحقيق التوازن بين القدرة على الطحن وسعة العمليات لتجنب الحمل الزائد أو عمليات غير فعالة.
• سرعة التصنيف (Classifier Speed)يتحكم مباشرة في دقة المنتج في الأنظمة ذات الدائرة المغلقة.
• ضغط الطحنمعلمة حرجة في مطاحن الأسطوانات العمودية تؤثر على الإنتاجية واستهلاك الطاقة.
• معدل تدفق الغازتؤثر على نقل المواد وعملية التجفيف في المطاحن التي تعمل بالهواء.

تستخدم أنظمة الطحن الحديثة استراتيجيات تحكم متطورة للحفاظ على المعايير المثلى رغم التغيرات في مواد التغذية وظروف التشغيل.

تطبيقات منتجات الحجر الجيري المطحون

درجة النعومة والجودة في الحجر الجيري المطحون تحدد ملاءمته للاستخدامات المختلفة:

مواد البناء

يعتبر الحجر الجيري المسحوق مكونًا أساسيًا في العديد من مواد البناء:

• إنتاج الأسمنتكمادة خام ومنظم للتكوين، عادةً ما يتطلب دقة متوسطة.
• مواد مالئة الأسفلتيحسّن من الاستقرار والمتانة، ويتطلب توزيعات محددة لأحجام الجسيمات.
• منتجات البناءتُستخدم في الجدران الجصية، والأصباغ، والطلاءات ذات الخصائص المُنظمة بدقة.

التطبيقات البيئية

تجعل الخصائص الكيميائية للحجر الجيري منه مادة ذات قيمة كبيرة في مجال حماية البيئة:

• إزالة الكبريت من غازات العادميتفاعل الحجر الجيري الناعم مع ثاني أكسيد الكبريت في الانبعاثات الناتجة عن محطات توليد الطاقة.
• معالجة المياهيعمل على تعديل درجة الحموضة (pH) وإزالة الشوائب من أنظمة المياه الصناعية والبلدية.
• تثبيت التربةيحسّن الظروف في التربة الحمضية المستخدمة في الزراعة والبناء.

التطبيقات الصناعية

تستخدم عمليات التصنيع المختلفة الحجر الجيري المطحون:

• البلاستيك والبوليمراتكمواد مالئة وظيفية تحسّن الخصائص الميكانيكية وتقلل التكلفة.
• إنتاج الورقتُستخدم كأصباغ طلاء ومواد مالئة تتطلب سطوعًا عاليًا وشكل جزيئي محددًا.
• الأدوية والأغذيةحجر جيري نقي للغاية ودقيق، يُستخدم كمكملات كالسيوم ومواد مساعدة في التحضير الدوائي.

الخلاصة

تطورت تقنية طحن الحجر الجيري إلى مجال متقدم للغاية، حيث يؤثر اختيار المعدات وطريقة تشغيلها بشكل كبير على جودة المنتج وتكاليف التشغيل والأداء البيئي. يعتبر فهم المبادئ الأساسية وخيارات المعدات والاعتبارات التشغيلية أمرًا ضروريًا لتصميم وتشغيل دوائر طحن الحجر الجيري بكفاءة عالية.

من طواحين الكرات التقليدية إلى طواحين الأسطوانات الرأسية المتطورة وأنظمة الطحن فائقة الدقة المتخصصة، توفر التكنولوجيا الحديثة حلولًا لمعظم متطلبات طحن الحجر الجيري. يؤدي التقدم المستمر في تكنولوجيا الطحن، خاصة في مجالات كفاءة الطاقة والتصنيف الدقيق ومراقبة العمليات، إلى توفير إمكانيات أكبر في مستقبل معالجة الحجر الجيري.

عند اختيار معدات طحن الحجر الجيري، يجب أن تشمل الاعتبارات ليس فقط التكلفة الرأسمالية الأولية، ولكن أيضًا تكاليف التشغيل طويلة الأجل، ومتطلبات الصيانة، ومرونة التكيف مع التغييرات المستقبلية في المنتجات، بالإضافة إلى الامتثال للمعايير البيئية. مع الاختيار والتشغيل السليمين، يمكن لطواحن طحن الحجر الجيري الحديثة أن توفر منتجات عالية الجودة بكفاءة وبشكل اقتصادي في مجموعة واسعة من التطبيقات.
