كيفية تركيب عزل اهتزازي مناسب لأساسات آلة الطحن بشكل صحيح

مقدمة

العزل السليم للاهتزازات ضروري للغاية في تركيبات آلات الطحن لضمان الاستقرار أثناء التشغيل، وتقليل الإرهاق الهيكلي، والحد من تلوث الضوضاء. يقدم هذا الدليل التقني إجراءات شاملة لتنفيذ حلول فعالة للتحكم في الاهتزازات، مع الاستفادة من خبرة زينيث (Zenith) التي تزيد عن 30 عامًا في مجال معدات معالجة المعادن.

Grinding mill vibration isolation schematic

1. فهم مصادر الاهتزازات

تولد طواحين الطحن قوى ديناميكية ناتجة عن:

  • المكونات الدوارة غير متوازنة (على سبيل المثال، تمثل من 5 إلى 15% من وزن الروتور في طواحن المطرقة)
  • قوى التأثير المادي (تصل إلى 3 أضعاف الحمل الثابت في مطاحن الكرات)
  • توافقيات نقل الحركة (خاصة في ثراشات السلسلة MTW من نوع الماسة المتوازية)

2. مبادئ تصميم الأساسات

بالنسبة للمطاحن مثل مطحنتنا…مطحنة XZM فائقة الدقة(45-5 ميكرومتر) بسعة تتراوح بين 0.5 إلى 25 طن/ساعة:

  1. نسبة الكتلةيجب أن تكون كتلة الأساس من 3 إلى 5 أضعاف كتلة المعدات.
  2. التردد الطبيعييجب الحفاظ على معدل دوران التشغيل أقل من 60٪ (على سبيل المثال، تحتاج مطاحن دورانها 900 دورة في الدقيقة إلى سرعة أقل من 18 هرتز).
  3. تعزيز٦ قضبان فولاذية بمسافة ٢٠٠ مم، للمطاحن التي تزيد قدرتها عن ١٠٠ كيلوواط

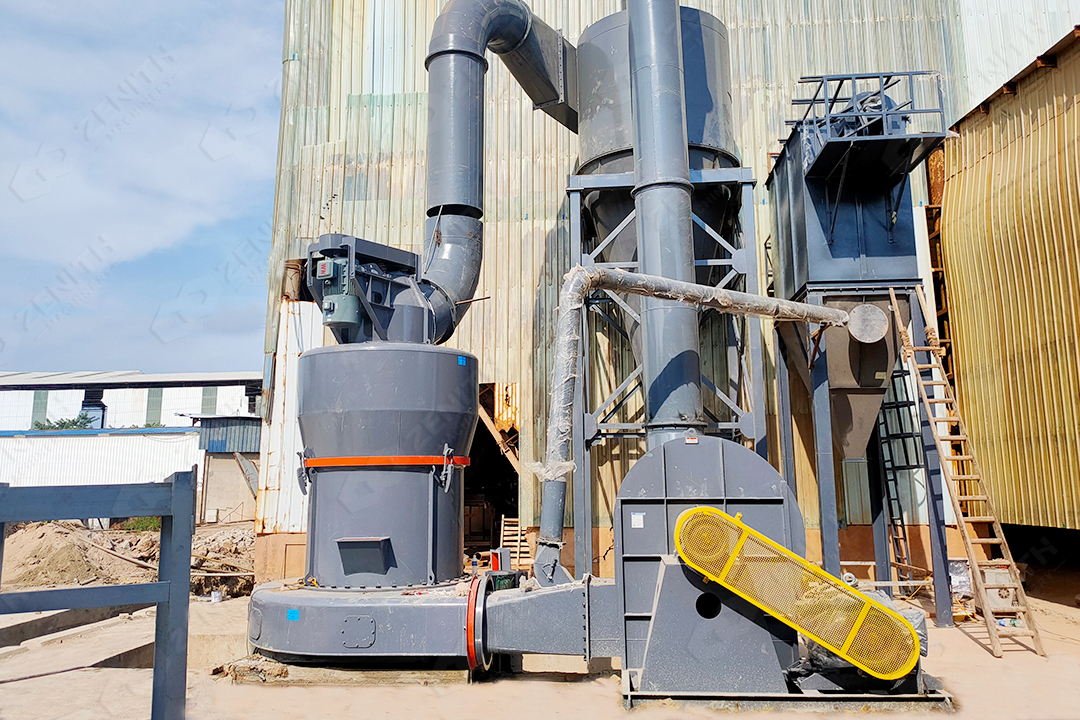

Reinforced concrete foundation for grinding mill

٣. اختيار نظام العزل

بالنسبة لـ…طاحونة من نوع ترابيزيوم من سلسلة MTW(سعة تتراوح بين 3 و45 طنًا في الساعة)، خذ في الاعتبار:

نوع المعزل نطاق الصلابة نسبة الامتصاص (Damping Ratio) أفضل تطبيق
نوابض فولاذية ٥٠–٥٠٠ كيلونيوتن/ميليمتر 0.005-0.01 المطاحن الكبيرة (>200 كيلوواط)
أوساخ مطاطية 10-100 كيلونيوتن/ميلمتر 0.05-0.15 مطاحن متوسطة الحجم (55-200 كيلووات)
نوابض هوائية قابل للتعديل 0.06-0.20 آلات الطحن عالية الدقة (سلسلة XZM)

4. إجراءات التثبيت

  1. قم بتحضير الأساس مع تحمل للمستوى يبلغ ±2 مم.
  2. قم بتطبيق مادة الراتنج الإيبوكسي (بقوة ضغط تبلغ 50 ميجا باسكال على الأقل).
  3. قم بتركيب مواد عازلة تتمتع بقدرة تحمل توازي أقل من 0.1 مم/م.
  4. بالنسبة لطواحن LM العمودية من ZENITH، يجب الحفاظ على مسافة 15 مم لتسمح بالتمدد الحراري.

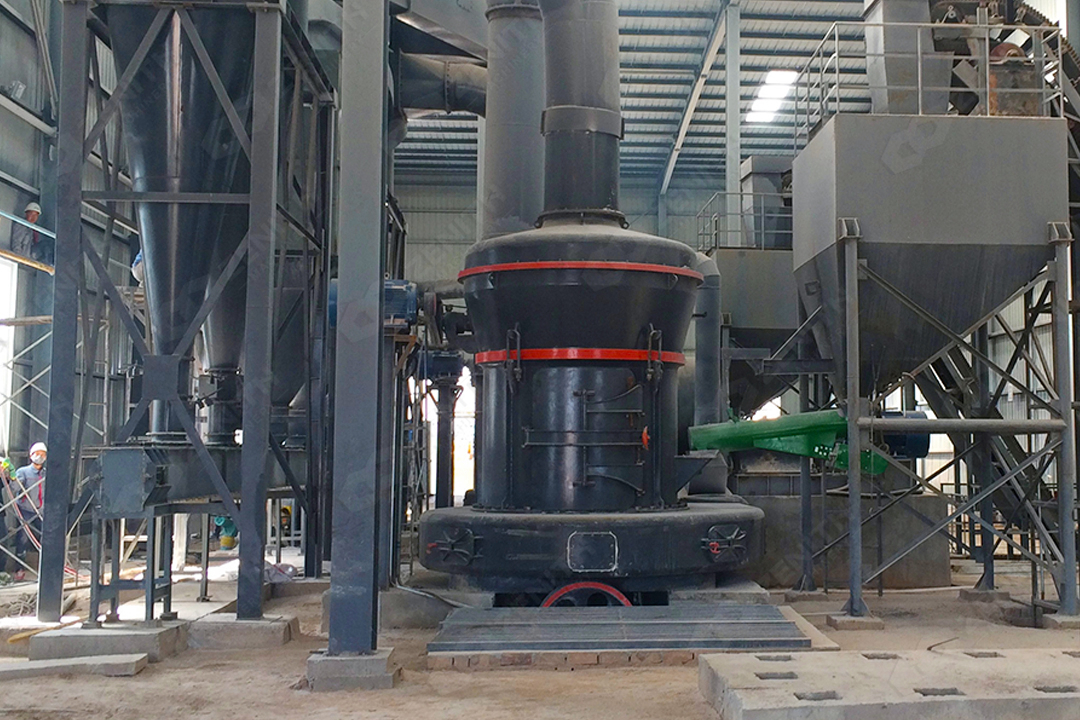

Vibration isolator installation process

5. التحقق من الأداء

يجب أن تؤكد عمليات التحقق بعد التثبيت ما يلي:

  • سرعة الاهتزاز <2.8 مم/ثانية (معيار ISO 10816-3 الفئة B)
  • قابلية الانتقال أقل من 5% عند التردد التشغيلي
  • لا توجد ترددات رنينية ضمن نطاق ±20% من سرعة دوران التشغيل (RPM).

٦. اعتبارات الصيانة

براءة اختراع شركة ZENITHآلة ميل بندول MRNتتطلب أنظمة العزل:

  • التحقق الفصلي من الصلابة (±10% من القيمة التصميمية)
  • فحص سنوي لمواد العزل المصنوعة من المطاط للتأكد من أن حد الانكماش لا يتجاوز 15%
  • مراقبة في الوقت الفعلي للطواحين التي تزيد قدرتها عن 315 كيلوواط (موصى بها لطرازات MTM160)

الخلاصة

يمكن لعزل الاهتزازات بشكل صحيح أن يطيل عمر خدمة آلات الطحن بنسبة تتراوح بين 40٪ و60٪، مع تقليل استهلاك الطاقة في الوقت نفسه. يقدم فريق الهندسة في شركة ZENITH حلول عزل مخصصة لجميع معدات الطحن الخاصة بنا، من آلات XZM الصغيرة إلى آلات الطحن العمودية LM على المستوى الصناعي. للحصول على دعم فني متخصص لموقعك، يرجى الاتصال بشبكة خدماتنا العالمية.
