دليل اختيار مطاحن طحن الخبث الفولاذي لمشاريع إعادة التدوير

مقدمة في إعادة تدوير خبث الصلب

خبث الصلب، وهو منتج ثانوي لعمليات صناعة الصلب، يمثل تحدياً بيئياً في الوقت نفسه الذي يوفر فرصة قيمة كمورد. مع تجاوز إنتاج الصلب العالمي 1.8 مليار طن سنوياً، أصبح الاستخدام السليم لخبث الصلب أمراً بالغ الأهمية من أجل التنمية الصناعية المستدامة. تعد عملية الطحن خطوة حاسمة في تحويل هذا النفايات الصناعية إلى منتجات ذات قيمة عالية تُستخدم في البناء وإنتاج الأسمنت والعديد من التطبيقات الأخرى. يستعرض هذا الدليل الشامل العوامل الرئيسية لاختيار المعدات المناسبة لمشاريع إعادة تدوير خبث الصلب، مع التركيز بشكل خاص على المواصفات التقنية وكفاءة التشغيل والجدوى الاقتصادية.

خصائص خبث الصلب وتحديات عملية الطحن

الخصائص الفيزيائية والكيميائية

تتمتع رواسب الصلب بخصائص فريدة تشكل تحديات محددة لعمليات الطحن. حيث تتراوح صلابتها وفقاً لمقياس موهس عادةً ما بين 5 و7، وتحتوي على نسبة عالية من الحديد (غالباً ما تتراوح بين 10 و40%)، مما يتطلب من معدات الطحن أن تكون قوية وقادرة على التعامل مع المواد الماسحة. يتغير التركيب الكيميائي لرواسب الصلب حسب عملية صناعة الصلب، ولكنه يشمل عادةً أكسيد الكالسيوم وثاني أكسيد السيليكون وأكسيد الألومنيوم وأكسيد المغنيسيوم، بالإضافة إلى الحديد المعدني. من الضروري فهم هذه الخصائص لاختيار تقنية الطحن المناسبة التي يمكن أن تحافظ على كفاءة التشغيل مع تقليل تكاليف الاستهلاك والصيانة إلى الحد الأدنى.

تحديات خاصة بعملية الطحن

يطرح طحن خبث الصلب عدة تحديات تقنية يجب معالجتها من خلال اختيار المعدات المناسبة. فإن قابلية الخبث العالية للتآكل تسرع من تآكل عناصر الطحن، بينما قد يتسبب وجود الحديد المعدني في تلف المعدات إذا لم يتم التعامل معه بشكل صحيح. بالإضافة إلى ذلك، يمكن أن يؤثر محتوى الرطوبة في الخبث (عادة ما بين 5 و15%) على كفاءة الطحن ويتطلب إجراءات معينة في التعامل معه. ستؤثر المواصفات النهائية المطلوبة للمنتج، سواء كانت لاستبدال الأسمنت أو لإنتاج الركام أو لتطبيقات أخرى، بشكل كبير على اختيار تقنية الطحن وتكوين النظام المستخدم.

معايير الاختيار الرئيسية لآلات طحن خبث الصلب

متطلبات القدرة الإنتاجية

تمثل القدرة الإنتاجية المطلوبة أحد الاعتبارات الرئيسية عند اختيار المطحنة. تتراوح المشاريع من عمليات صغيرة الحجم تتعامل مع كميات تتراوح بين 5 إلى 10 أطنان في الساعة، إلى منشآت صناعية كبيرة تتعامل مع أكثر من 100 طن في الساعة. يجب أن تلبي المطحنة ليس فقط الاحتياجات الإنتاجية الحالية، ولكن أيضًا أن تسمح بالتوسع في المستقبل. عند تقييم القدرة الإنتاجية، يجب أخذ معدل تدفق المواد الخام وكمية المنتج النهائي في الاعتبار، حيث قد يختلف كلاهما بشكل كبير اعتمادًا على درجة النعومة المطلوبة وخصائص المواد المستخدمة.

مواصفات المنتج النهائي

التطبيق المقصود لخبث الفولاذ الخام يحدد بشكل مباشر الدقة المطلوبة وتوزيع أحجام الجزيئات. بالنسبة للاستخدام كمادة أسمنتية في إنتاج الخرسانة، يُطلب عادةً أن تكون المساحة السطحية للجزيئات بين 400 و500 متر مربع لكل كيلوجرام (ما يعادل شبكة رقم 325 إلى 500). أما بالنسبة لتطبيقات الركام الخرساني، فقد تكون المنتجات الأكثر خشونة (بشبكة رقم 30 إلى 100) كافية. أما التطبيقات المتطورة مثل إنتاج الإسفنج المعدني أو تحسين خصائص التربة، فقد تتطلب طحنًا فائق الدقة حتى شبكة رقم 2500 أو أدق. يجب أن يوفر نظام الطحن التحكم الدقيق في خصائص المنتج النهائي لتلبية هذه المتطلبات المتنوعة.

اعتبارات كفاءة استخدام الطاقة

استهلاك الطاقة يمثل جزءاً كبيراً من تكاليف التشغيل في عمليات طحن الرماد، حيث يشكل عادةً ما بين 40 و60% من إجمالي تكاليف الإنتاج. توفر تقنيات الطحن الحديثة تحسينات كبيرة في كفاءة استخدام الطاقة مقارنة بالطرق التقليدية. عند تقييم أنواع الطواحين المختلفة، يجب أخذ في الاعتبار كل من استهلاك الطاقة المحدد (كيلوواط ساعة للطن) وكفاءة النظام بشكل عام، بما في ذلك المعدات المساعدة مثل أجهزة التصنيف وأجهزة جمع الغبار وأنظمة التعامل مع المواد. يمكن أن يساعد دمج أنظمة استرجاع الطاقة واستراتيجيات التحكم الذكية في تعزيز الكفاءة التشغيلية بشكل أكبر.

تقنيات آلات الطحن لمعالجة خبث الفولاذ

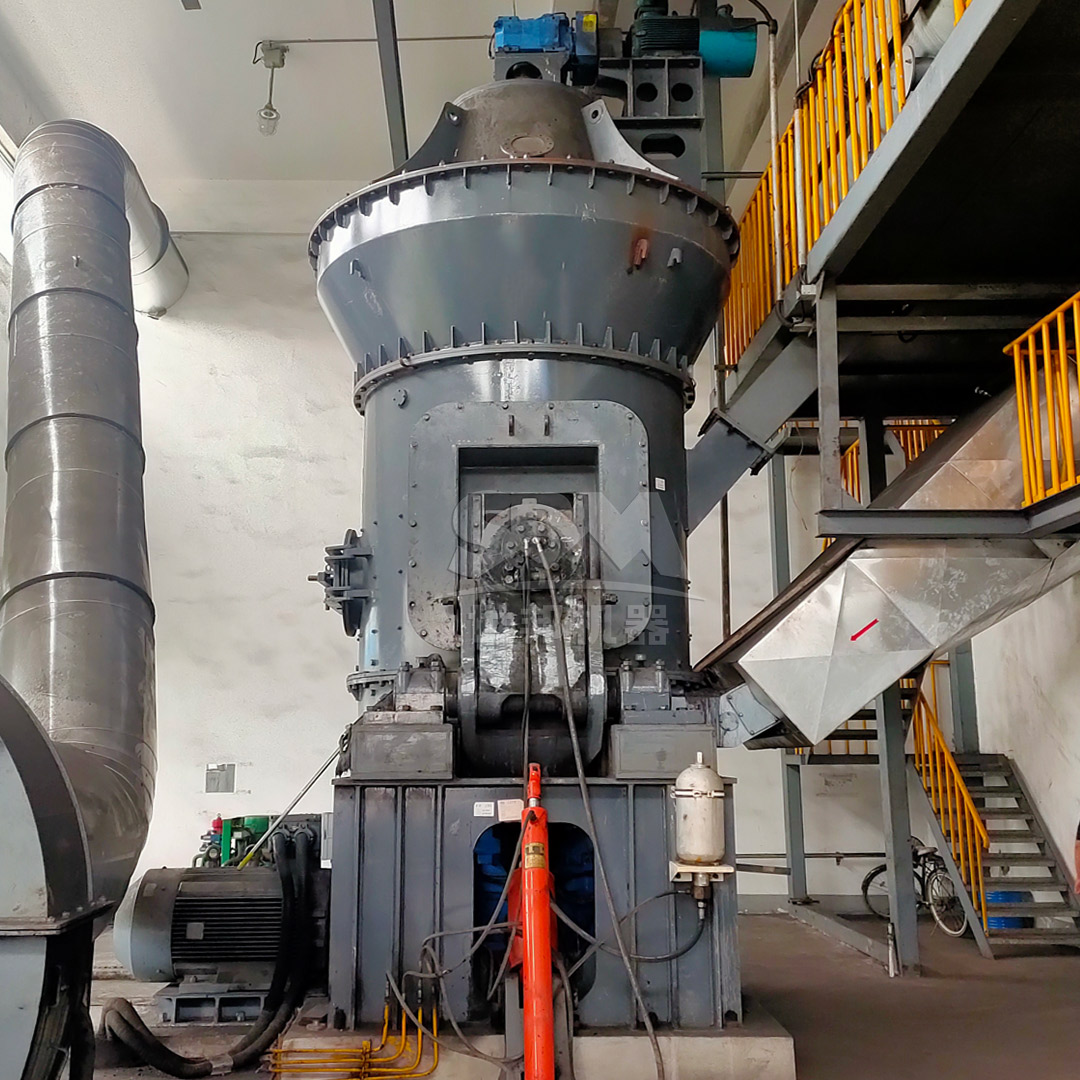

آلات الطحن بالأسطوانات العمودية (Vertical Roller Mills – VRM)

أصبحت طواحين الأسطوانات العمودية الحل المفضل لعمليات طحن رماد الصلب على نطاق واسع بفضل كفائتها العالية واستهلاكها المنخفض نسبيًا للطاقة. تعتمد هذه الأنظمة على مبدأ الطحن بالضغط، حيث يتم طحن المواد بين طاولة دوارة وأسطوانات مضغوطة ضد هذه الطاولة. كما تتميز هذه الأنظمة بقدرتها على التجفيف المدمجة، مما يسمح بمعالجة رماد الصلب الذي يحتوي على نسبة رطوبة تصل إلى 15-20% دون الحاجة إلى معدات تجفيف منفصلة. تتضمن أنظمة VRM الحديثة تقنيات تصنيف متطورة تسمح بالتحكم الدقيق في دقة المنتج مع تقليل حالات الطحن المفرط إلى أدنى حد ممكن.

لتطبيقات رواسب الصلب، لديناطاحونة الأسطوانات العمودية من سلسلة LMيوفر هذا النظام أداءً ممتازًا بفضل تصميمه القوي وميزاته المتقدمة. تتراوح السعة التي يمكنه تحقيقها بين 3 و250 طنًا في الساعة، ويمكنه إنتاج درجات نعومة تتراوح بين 30 و325 شبكة (والنماذج الخاصة تصل إلى 600 شبكة)، مما يوفر المرونة اللازمة لتطبيقات إعادة تدوير الرماد المختلفة. يقلل التصميم المتكامل مساحة الاستخدام بنسبة 50% مقارنة بالأنظمة التقليدية، بينما تجعل تكاليف التشغيل المنخفضة – حيث يكون استهلاك الطاقة أقل بنسبة 30-40% مقارنة بأنظمة الطحن بالكرات – منه حلاً مجدياً من الناحية الاقتصادية. تضمن أنظمة الحماية المتخصصة ضد التآكل عمرًا أطول للنظام حتى عند معالجة مواد الرماد شديدة الخشونة.

طواحين الطحن فائقة الدقة

بالنسبة للتطبيقات التي تتطلب مساحيق فلزات الصلب شديدة الدقة، توفر آلات الطحن فائقة الدقة التقنية اللازمة لتحقيق أحجام جزيئية تصل إلى 5 ميكرومتر (مسامية 2500). عادةً ما تستخدم هذه الأنظمة مراحل طحن متعددة مع أجهزة تصنيف عالية الكفاءة متكاملة لإنتاج توزيعات أحجام جزيئية ضيقة. تتيح إمكانية إنتاج مساحيق الفلزات شديدة الدقة فرصًا في تطبيقات ذات قيمة عالية مثل الأسمنتات المتخصصة، والمواد المالئة الوظيفية، والمواد المركبة المتقدمة.

نحنآلة المطحنة فائقة الدقة SCMيمثل هذا النظام حلاً مثالياً للمشاريع التي تتطلب استخدام مساحيق خبث الصلب ذات النعومة الدقيقة إلى الفائقة الدقة. حيث تتراوح دقة المنتج المنتج من 325 إلى 2500 شبكة (D97 ≤ 5 ميكرومتر)، وتتراوح السعة من 0.5 إلى 25 طنًا في الساعة باختلاف النموذج، ويوفر أداءً ممتازًا للتطبيقات المتخصصة. يضمن جهاز التصنيف ذو التوربين العمودي التحكم الدقيق في حجم الجزيئات دون تلوث بالمساحيق الخشنة، بينما توفر البكرات المصنوعة من مواد خاصة وحلقات الطحن عمر خدمة أطول عند معالجة خبث الصلب الخشن. يتجاوز نظام جمع الغبار المدمج المعايير البيئية الدولية، كما أن تصميمه الخاص بتقليل الضوضاء يحافظ على مستوى الضوضاء أقل من 75 ديسيبل، مما يخلق بيئة عمل أفضل.

طواحن المنشور (Trapezium Mills)

توفر مطاحن الشكل الهرمي حلاً متوازناً للطحن المتوسط إلى الدقيق لرماد الصلب، وهي مناسبة بشكل خاص للعمليات التي تتطلب دقة في مستوى المنتج تتراوح بين 30 إلى 325 شبكة. تتميز هذه الأنظمة بآلية طحن فريدة تجمع بين وظائف السحق والطحن والتصنيف في وحدة واحدة. يقلل تصميم أنابيب الهواء المنحنية من خسارة الطاقة، بينما توفر المكونات المقاومة للتآكل متانة عالية أثناء معالجة المواد الصلبة.

نحن…مطحنة من سلسلة MTW على شكل متوازي أضلاعيوفر أداءً موثوقًا في طحن رماد الصلب بطاقات تتراوح بين 3 و45 طنًا في الساعة. تقلل تصميم المجرفة المبتكرة المقاومة للتآكل تكاليف الصيانة بشكل كبير، بينما تحقق ناقلة الحركة المدمجة مع التروس المنحنية كفاءة نقل تصل إلى 98%. مع توافر عدة طرازات، يمكن مطابقة هذا النظام بدقة مع متطلبات المشروع المحددة، مما يوفر توازنًا مثاليًا بين الاستثمار الرأسمالي وتكاليف التشغيل.

المقارنة التقنية لأنظمة التطحين

معايير الأداء

عند تقييم تقنيات الطحن المختلفة المستخدمة في تطبيقات رماد الصلب، يجب أخذ عدة مؤشرات أداء رئيسية في الاعتبار. تختلف كفاءة استخدام الطاقة بشكل كبير بين التقنيات؛ حيث تستهلك طواحن الأسطوانات العمودية عادةً ما بين 25 و40 كيلوواط ساعة لكل طن لإنتاج مسحوق رماد بكثافة 400 متر مربع لكل كيلوغرام، بينما قد تحتاج الطواحن الكروية التقليدية إلى ما بين 35 و50 كيلوواط ساعة لكل طن لإنتاج منتجات مماثلة. معدلات التآكل تمثل عاملاً حاسماً آخر، حيث تساعد المواد المتقدمة المستخدمة في الطواحن الحديثة على زيادة عمر المكونات بمقدار يتراوح بين مرتين وثلاث مرات مقارنة بالتصاميم التقليدية. كما تختلف مرونة التشغيل بشكل كبير بين التقنيات، وهذا يشمل القدرة على تعديل دقة المنتج بسرعة والتعامل مع التغيرات في خصائص المواد الداخلة إلى الطاحن.

الاعتبارات الاقتصادية

يجب أن تأخذ التقييمات الاقتصادية لأنظمة الطحن في الاعتبار كل من الاستثمارات الرأسمالية وتكاليف التشغيل طويلة الأجل. على الرغم من أن أطوار الطحن بالأسطوانات العمودية عادة ما تتطلب استثمارًا أوليًا أعلى مقارنة بالتقنيات التقليدية، إلا أن كفاءتها العالية في استخدام الطاقة وانخفاض متطلبات الصيانة يؤديان في الغالب إلى انخفاض التكلفة الإجمالية لامتلاك المعدات على مدار دورة حياتها. بالنسبة للمشاريع التي تتطلب قدرة إنتاجية أقل من 10 أطنان في الساعة، قد توفر أطوار الطحن على شكل مثلث قائم أو أطوار عمودية أصغر عائدات اقتصادية أفضل. يجب أخذ الظروف المحلية المحددة، بما في ذلك تكاليف الكهرباء وأجور العمالة وتوافر قطع الغيار، في الاعتبار عند إجراء التحليل الاقتصادي.

دراسة حالة: اعتبارات التنفيذ

تخطيط المشاريع وتكامل الأنظمة

يتطلب التنفيذ الناجح لنظام طحن خبث الصلب التخطيط الدقيق والتكامل مع العمليات السابقة واللاحقة. يجب أن يتناسب دائرة الطحن بشكل مناسب مع معدات التكسير المسبق لضمان توزيع حجم المواد بشكل مثالي. يجب تصميم أنظمة معالجة المواد، بما في ذلك الناقلات والمصاعد وخزانات التخزين، لتتحمل الخصائص المسببة للتآكل الخاصة بخبث الصلب. تعتبر أنظمة جمع الغبار والتحكم في الضوضاء من الاعتبارات البيئية الحيوية التي يجب مراعاتها خلال مرحلة التصميم.

أفضل الممارسات التشغيلية

إن وضع إجراءات تشغيلية سليمة له تأثير كبير على الأداء والموثوقية طويلة الأمد لأنظمة طحن الخبث. يساهم المراقبة المنتظمة لأجزاء الاهتراء، وجدولة الصيانة النظامية، وتدريب المشغلين في تعظيم توافر المعدات وجودة المنتج. كما أن تطبيق أنظمة التحكم في العمليات مع مراقبة فورية للمعاملات الرئيسية مثل ضغط الطاحونة ودرجة الحرارة واستهلاك الطاقة يسمح بتحسين كفاءة الطحن والكشف المبكر عن المشاكل المحتملة.

اتجاهات المستقبل في تقنيات طحن خبث الصلب

الرقمنة والتشغيل الذكي

يُحدث دمج التكنولوجيا الرقمية تحولًا في عمليات طحن الرماد الناتج عن الاحتراق، وذلك من خلال تحسين قدرات المراقبة والتحكم والتحسين. تسمح أنظمة الاستشعار المتطورة مع تحليل البيانات بالصيانة التنبؤية، مما يقلل من أوقات التوقف غير المخطط لها ويطيل عمر المعدات. كما تعمل تطبيقات الذكاء الاصطناعي على تحسين معايير الطحن في الوقت الفعلي بناءً على تغير خصائص المواد وظروف التشغيل، مما يعظم الكفاءة وجودة المنتج.

تطويرات الاستدامة

تزايد الاهتمام بالاستدامة يدفع إلى الابتكار في تقنيات الطحن نحو استهلاك أقل للطاقة، وتقليل التأثير البيئي، وزيادة مساهمة الاقتصاد الدائري. تطورات المواد المقاومة للتآكل تطيل عمر المكونات وتقلل من استهلاك الموارد، بينما تقلل الأنظمة المتقدمة للتصنيف من الطحن الزائد والهدر المرتبط به للطاقة. كما أن دمج مصادر الطاقة المتجددة وأنظمة استعادة الطاقة يحسن بشكل أكبر الأثر البيئي لعمليات طحن الخبث.

الخلاصة

اختيار آلة طحن مناسبة لمشاريع إعادة تدوير خبث الصلب يتطلب النظر بعناية في عدة عوامل تقنية وتشغيلية واقتصادية. تؤثر الخصائص الخاصة بمادة الخبث، ومواصفات المنتج المطلوب، واحتياجات القدرة الإنتاجية، والظروف التشغيلية المحلية على اختيار التقنية المثالية. توفر آلات الطحن بالأسطوانات العمودية عمومًا أفضل مزيج من الكفاءة والمرونة والاقتصادية في التشغيل للمشاريع متوسطة إلى كبيرة الحجم، بينما تسمح أنظمة الطحن الفائقة الدقة المتخصصة باستخدامات عالية القيمة لمساحيق الخبث المطحونة ناعمًا. من خلال تطبيق التوجيهات المقدمة في هذه الوثيقة وإجراء تحليل شامل خاص بكل مشروع، يمكن للمشغلين تنفيذ حلول طحن تعظم العائدات الاقتصادية والفوائد البيئية الناتجة عن مبادرات إعادة تدوير خبث الصلب.
